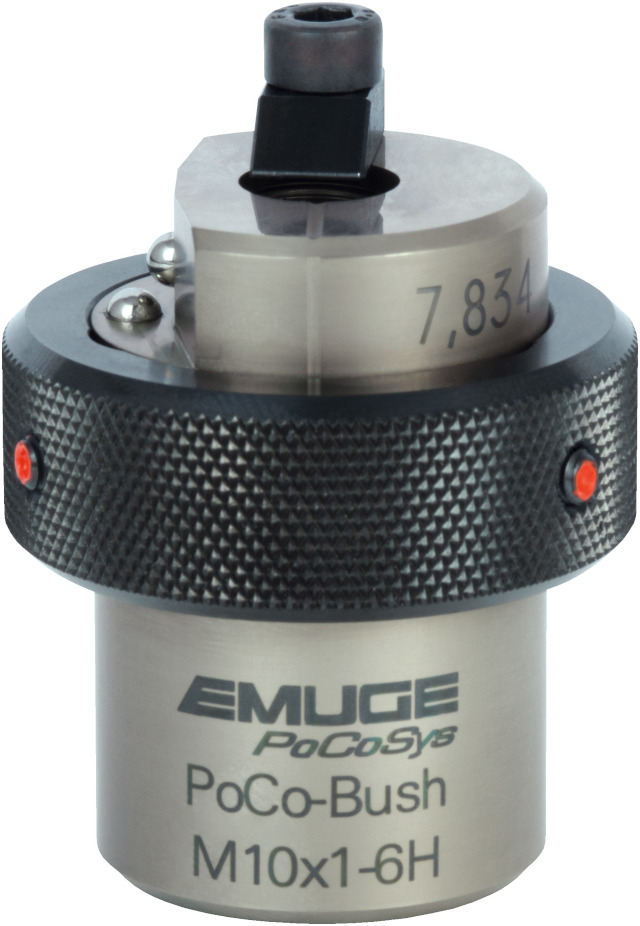

Mit der PoCo-Bush ist das Einstellen von Gewindewerkzeugen zur Herstellung positionsgebundener Gewinde in wenigen Schritten möglich. Dazu wird über die Index-Kerbe, besser bekannt als „Deutsches Eck“ bei HSK-Schäften, die Stellung des Gewindewerkzeugs ermittelt.
Unabhängig von Anschnittlänge oder Fertigungsserie werden mit Hilfe eines kundenseitig notwendigen Voreinstellgeräts die Gesamtlänge, Winkellage und weitere Korrekturwerkte für die Verrechnung in der Bearbeitungsmaschine ermittelt.

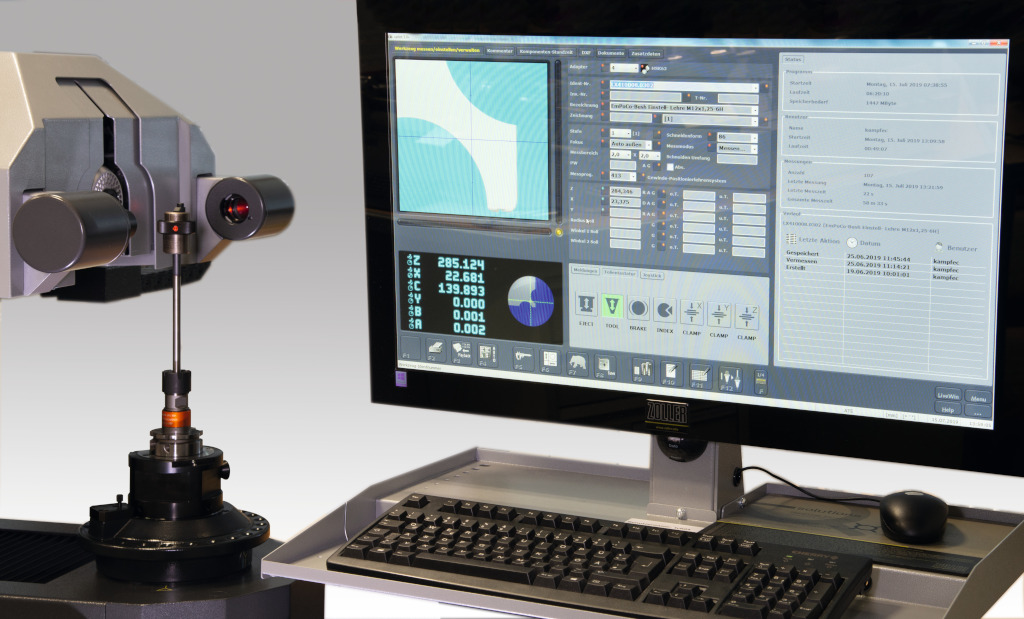

In Verbindung mit der Spannzangen-Aufnahme PoCo-Synchro ist so eine Winkelgenauigkeit von 5° möglich. Die PoCo-Bush wird mittels einer leichtgängigen Ratsche werkzeugschonend auf den eingespannten Gewindebohrer oder Gewindeformer gegen den Anschlag aufgeschraubt. Im Anschluss wird die gesamte Einheit im Voreinstellgerät, gegebenenfalls mittels Messzyklus, vermessen.
Die Ermittlung der Winkellage (C-Achse) und des Längenmaßes (Z-Achse) erfolgt über die Axial- und Radialkugeln. Das Voreinstellgerät errechnet ein Gesamt-Längenmaß, das für die Werkzeugverrechnung in der Maschine maßgeblich ist. Voraussetzung für die Herstellung positionsgebundener Gewinde ist ein synchroner Gewindeschneidzyklus. Das gefertigte Gewinde kann im Anschluss mit dem PoCoSys-Prüfsystem in der Maschine oder auf einer 3D-Koordinaten-Messmaschine geprüft werden.
