Präzision mit PKD-bestückten Stufenbohrern

Die Paul Horn GmbH hat das erweiterte Werkzeugportfolio von Werkzeugen mit polykristallinem Diamant (PKD) bestückten Schneiden vorgestellt. Nach PKD-Stechdrehwerkzeugen bietet Horn den Anwendern auch PKD-bestückte Stufenbohrer.

1926

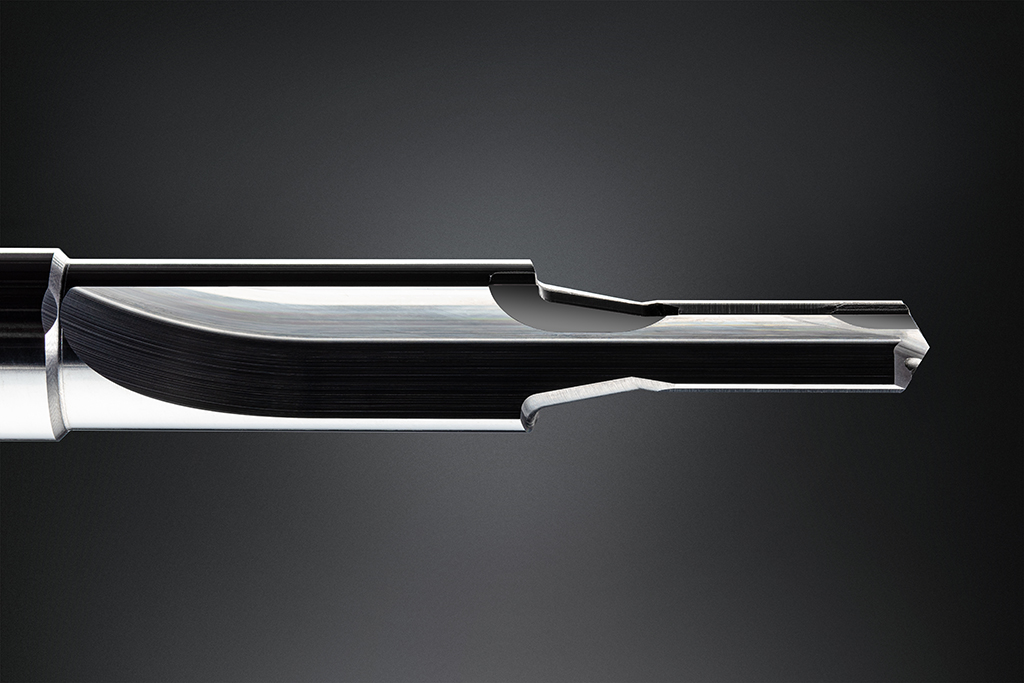

Die PKD-bestückten Stufenbohrer ermöglichen eine hohe Bohrungspräzision. (Bildnachweis: Horn/Sauermann)

Laut der Paul Horn GmbH ermöglicht das Werkzeugsystem eine hohe Bohrungspräzision und durch die scharfen Schneiden eine hohe erreichbare Oberflächengüte. Der Einsatz zielt auf die Bohr-, Aufbohr- und Senkbearbeitung in Nichteisenmetallen, wie beispielsweise bei der Fertigung von Aluminiumfelgen, ab. Die Werkzeuge erlauben hohe Schnittparameter im Prozess. Dies ermöglicht die Senkung der Kosten pro Bauteil in der Serienfertigung sowie eine Verkürzung der Prozesszeit.

Horn bietet die PKD-bestückten Stufenbohrer als Sonderwerkzeug. Die PKD-Bestückung ist ab einem Werkzeugdurchmesser von 4 mm möglich. Die Grundkörper sind in allen gängigen DIN-Schaftmaßen ab dem Durchmesser 6 mm bis 25 mm als Vollhartmetall-Monoblock-Ausführung erhältlich. Der Hartmetallschaft bietet eine gute Schwingungsdämpfung im Prozess. Alle Varianten sind mit innerer Kühlmittelzufuhr ausgestattet. Ab einem Bohrdurchmesser von 32 mm ist der Monoblock-Werkzeuggrundkörper als Stahlvariante möglich.

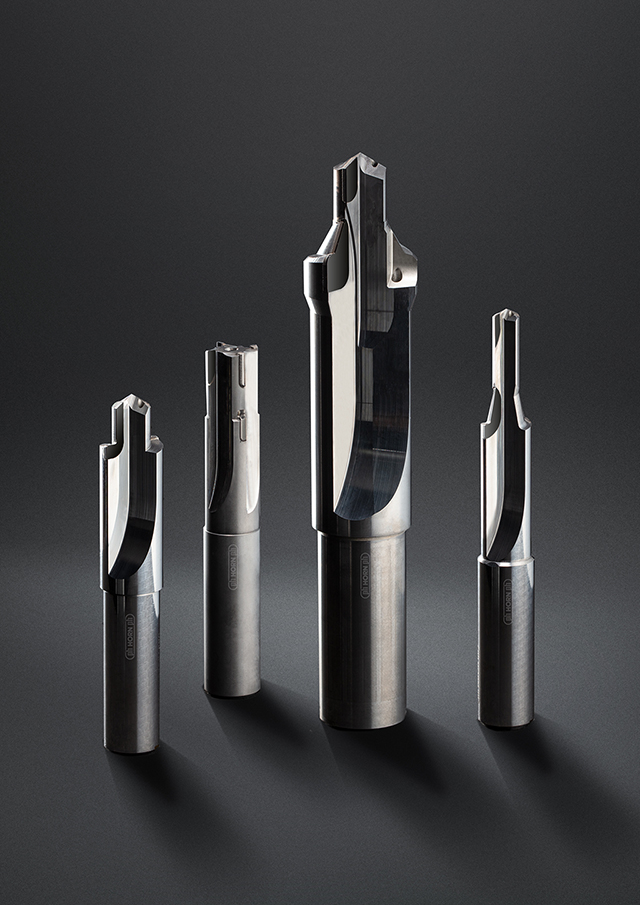

Alle Varianten der PKD-bestückten Stufenbohrer sind mit innerer Kühlmittelzufuhr ausgestattet. (Bildnachweis: Horn/Sauermann)

Der Schneidstoff PKD ist eine synthetisch hergestellte, extrem harte, untereinander verwachsene Masse von Diamantpartikeln mit Zufallsorientierung in einer Metallmatrix. Die Herstellung erfolgt durch das Zusammensintern von ausgewählten Diamantpartikeln bei hohem Druck und hohen Temperaturen. Die hohe Affinität des Eisens zum Kohlenstoff des Diamanten lässt nur in seltenen Fällen eine wirtschaftliche Bearbeitung von Stahl zu. Der Kohlenstoff aus dem Diamanten diffundiert mit zunehmender Temperatur in den Stahl, womit die Standzeit des Werkzeugs stark begrenzt ist. Aus diesem Grund findet der Schneidstoff seinen Einsatz hauptsächlich bei der Bearbeitung von Nichteisenmetallen.
