Präzise Drehteile für jede Branche zu fertigen ist der Anspruch der Firma Baier Drehteile GmbH & Co.KG. Am Standort in Gunningen werden mit rund 60 Mitarbeitern kundenspezifische Drehteile konzipiert, Prototypen gefertigt und in Serie produziert.
Je nach Anforderung und Einsatzzweck kommen bei baierdrehteile drei verschiedene Drehverfahren zum Einsatz: CNC-Drehen, Mehrspindel-Drehen und Kurven-Drehen. So kann auf den rund 5.000 m2 Produktionsfläche mit 65 Maschinen je nach Kundenanforderung flexibel reagiert werden um Drehteile schnell, wirtschaftlich und in höchster Qualität zu produzieren.

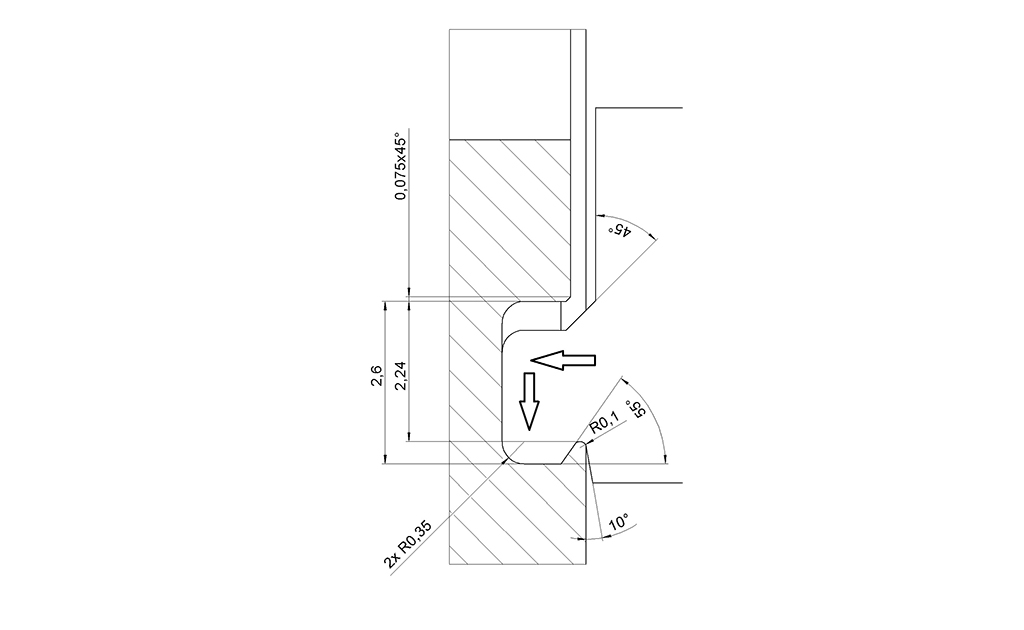

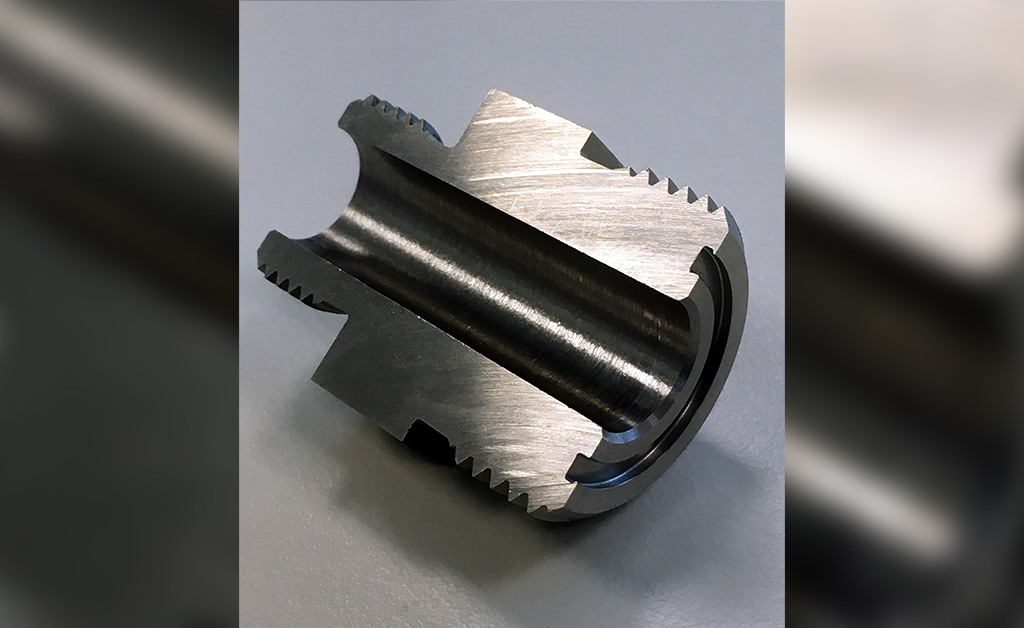

Auch bei der Fertigung von Kühlmittelanschlüssen für die Automobilindustrie ist höchste Qualität gefragt. Um die O-Ring Nut dieser Adapter optimal auszulegen, ist ein Einstich mit Hinterschnitt gefordert. Das Werkstück wird auf einer INDEX C200 bearbeitet. Als Material ist der Edelstahl 1.4305 im Einsatz und es muss auf eine gute Oberflächenqualität geachtet werden.
Um die Konturen mit 55° Hinterschnitt zu realisieren hat sich baierdrehteile für die neuen Axial-Einstechwerkzeuge des Systems ANF der Firma Dieterle entschieden. Fabian Hohl, Fertigungsleiter bei baierdrehteile, sagt dazu: „Eine entsprechend profilierte Schneide konnte schnell realisiert werden und hat gleich super funktioniert!“

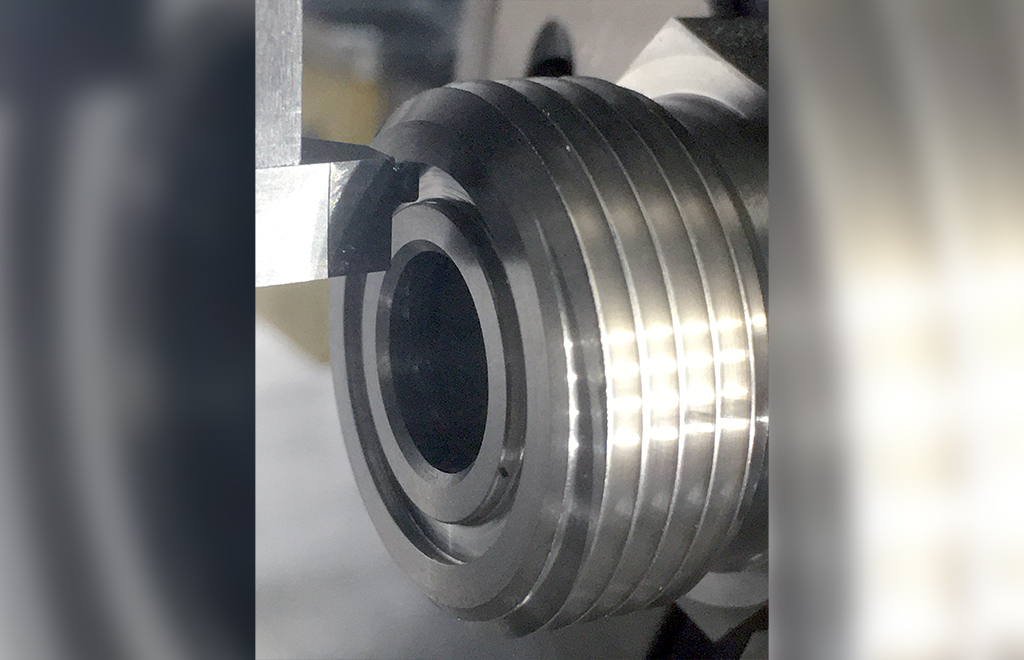

Der Freistich wird sowohl in axialer als auch in radialer Richtung hergestellt. Die Wendeschneidplatten des Systems ANF sind so stabil, dass auch radialem Druck standgehalten werden kann. Durch die gute Spankontrolle und einen optimalen Spanfluss wird ein Ausbruch von Schneidkanten vermieden und das komplette Projekt konnte schnell und unkompliziert durchgeführt werden.
Bei Projekten dieser Art zeigen sich die Vorteile vom Formstechen gegenüber dem Kopierdrehen deutlich. Derartige Konturen sind durch Kopierdrehen entweder gar nicht realisierbar oder nur mit zeitlichem Mehraufwand. Formstechplatten garantieren eine wirtschaftliche und prozesssichere Fertigung, da die Kontur des Werkstücks durch das profilierte Werkzeug eindeutig vorgegeben ist.
Das System ANF bietet im Standardprogramm mit Schaftmaßen ab 8×8 bis 25×25 und einer Stechbreite bis 8 mm vielfältige Geometrien zum Einstechen, Langdrehen, Vollradius Einstechen und Gewindestrehlen. Neben diesen Standardplatten sind auf Basis des Systems ANF außerdem preiswerte Formstechplatten möglich, die kundenspezifisch profiliert werden.
Axialeinstech-Halter des Systems ANF sind die neueste Ergänzung des Programms und aktuell in Schaftmaßen ab 10×10 bis 20×20 ab Lager erhältlich. Die ANF Axialeinstech-Halter sind für eine Plattenbreite bis 6 mm und eine Profiltiefe bis 5,5 mm ausgelegt.
„Die kleinformatigen VHM-Profilrohlinge des Systems ANF sind nicht nur preislich attraktiv, sondern mit einer kundenspezifischen Profilierung auch ideal für die Bearbeitung anspruchsvoller Konturen, wie hier am Beispiel von baierdrehteile deutlich wird“, kommentiert Michael Dieterle, Geschäftsführer der Firma Dieterle.
„Wir liefern unseren Kunden nicht nur Standarddrehteile, sondern finden Lösungen für komplexe Werkstücke und entwickeln innovative Prototypen. Deshalb sind wir auf einen Werkzeuglieferanten angewiesen, auf den wir uns absolut verlassen können. Die Firma Dieterle bietet uns diese Verlässlichkeit und kann auch auf anspruchsvolle Werkzeuganforderungen kompetent und schnell reagieren“, bemerkt Fabian Hohl.
