Mehr Auswahl beim Stechen

Dormer Pramet erweitert sein Sortiment an Ein- und Abstechwerkzeugen: Ab sofort stehen für eine Vielzahl von Bearbeitungen und Materialien jetzt zusätzlich neue Wendeschneidplatten, zwei neue Geometrien, eine Schneidsorte sowie diverse Werkzeughalter zur Verfügung.

498

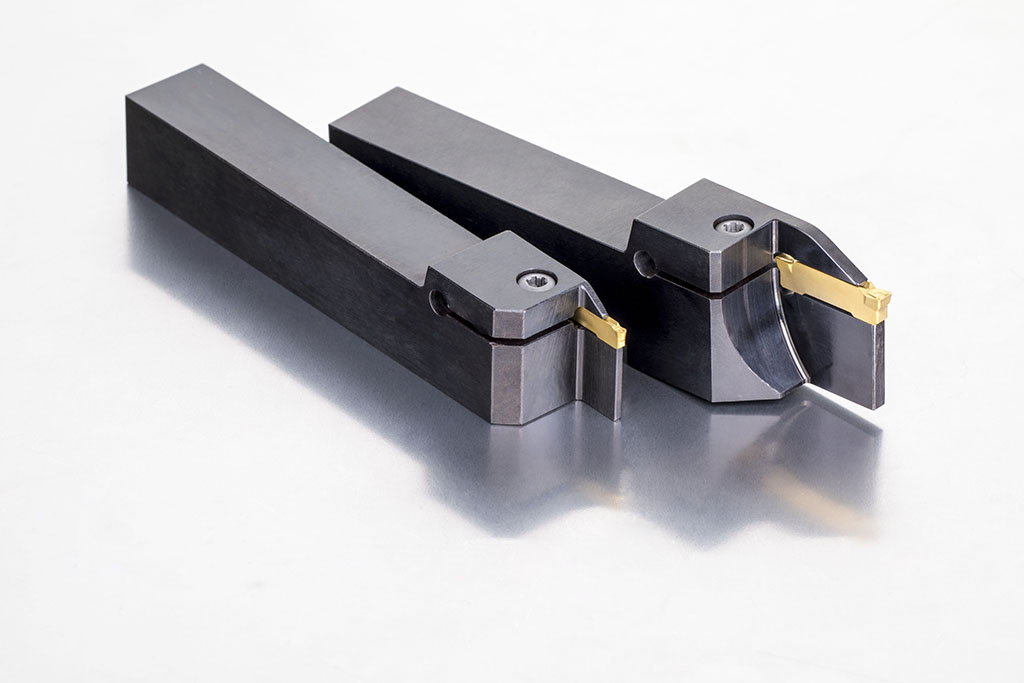

Dormer Pramet beitet ein neues Sortiment an Abstech- und Einstechwerkzeugen an. (Bildnachweis: Dormer Pramet)

Die neue zweischneidige 25-mm-GL-Einstechplatte ist in verschiedenen Breiten von 2 bis 6 mm an Lager. Beim langen Einstechen erreicht der GL laut Hersteller bis zu 60 Prozent mehr Tiefe als die bisherige LCMF16-Platte. Speziell für die GL-Stechplatten wurde die neue PVD Schneidsorte G8330 entwickelt und eingeführt. Die mit dem Hochleistungsschneidstoff beschichteten Platten sind vielseitig einsetzbar, äußerst stabil und für die Bearbeitung von Stahl, Edelstahl und Gusseisen vorgesehen.

Die GL-Stechplatten sind zudem in zwei neuen Geometrien erhältlich: PR und PM. „Wir empfehlen die PR-Geometrie bei mittleren bis hohen Vorschüben unter verschiedenen
Bearbeitungsbedingungen, beispielsweise auch bei unterbrochenem Schnitt“, sagt Timo Böhl, Anwendungstechniker bei Dormer Pramet. „Aufgrund der hohen Schneidkantenfestigkeit werden Kammrisse in der Platte reduziert, weshalb sie ideal zum Abstechen von Stangen ist.“

Die PM-Geometrie hingegen ist für niedrige bis mittlere Vorschübe vorgesehen. Wegen der höheren Beständigkeit gegen Aufbauschneidenbildung bei der Bearbeitung von weichen Materialien wie austenitischem Edelstahl ist sie hervorragend für das Abstechen von Rohren geeignet.

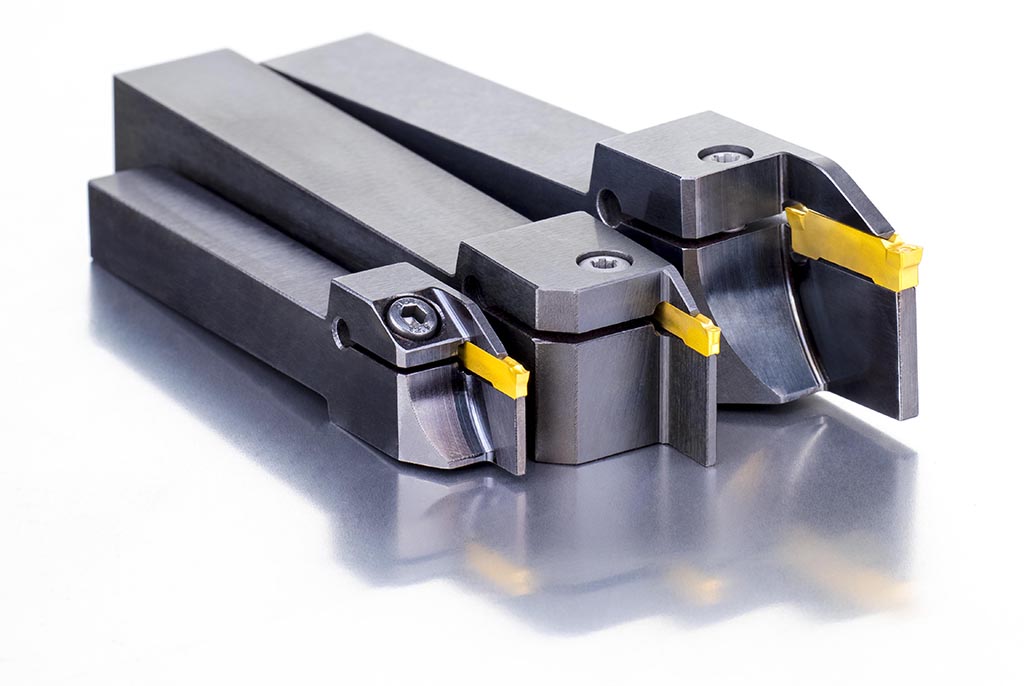

Die zweischneidige GL-Stechplatte ist in Breiten von 2 bis 6 mm vorrätig. (Bildnachweis: Dormer Pramet)

Wichtig bei der Stechbearbeitung ist neben Platten, Schneidstoff und Geometrien auch das Werkzeug. „Nur mit dem richtigen Werkzeughalter können mit unseren neuen
Platten auch optimale Schnittwerte bei hoher Prozesssicherheit erreicht werden“, weiß der Anwendungstechniker aus vielen Versuchsreihen. So kommt mit den neuen Stechplatten eine neue Reihe externer Werkzeughalter auf den Markt mit Schaftabmessungen von 16 bis 25 mm.

Das fortschrittliche Design unterstützt ein stabiles Schneiden und widersteht Vibrationen, wodurch eine hochwertige Oberflächengüte erzielt wird. Die Halter haben einen Überhang von bis zu 32 mm. Die Werkzeuge wurden auch für die Bearbeitung kleiner Teile
entwickelt und verfügen über eine um 30 Grad abgewinkelte Schraubenposition für eine einfachere Indexierung sowie eine Strebe zur Erhöhung der Robustheit.

Darüber hinaus hat Dormer Pramet jetzt eine Serie an Schwertern im Portfolio mit Höhen zwischen 26 und 32 mm. Das innovative Design mit doppelseitigem Klemmschlüssel ermöglicht deren Austausch mit nur einer Hand.

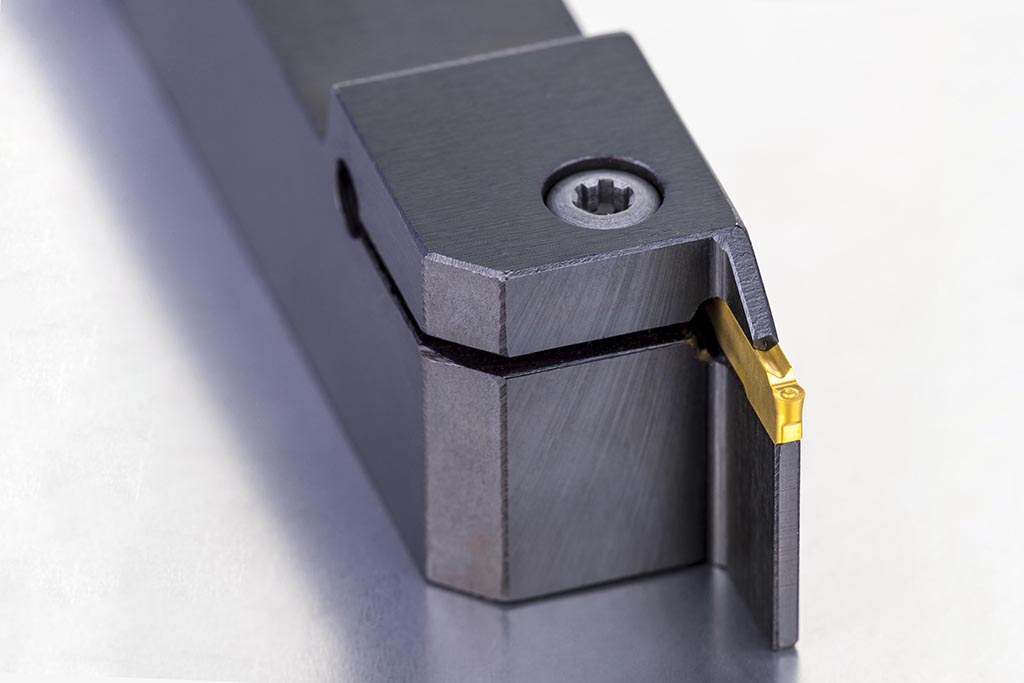

Die zweischneidige GL-Stechplatte ist in Breiten von 2 bis 6 mm vorrätig. (Bildnachweis: Dormer Pramet)

Komplett neues Einstechsystem

Gleichzeitig haben die Werkzeugentwickler aus Šumperk ein neues Einstechsystem auf den Markt gebracht. Es umfasst die Stechplatte (X61) und einen Werkzeughalter (P61) für leichtere Bearbeitungen wie das Außen- und Innendrehen von Sicherungsringen und Dichtringen. Sicherungs- und Dichtungsringe sind vor allem in Gleitlagern und der Automobilindustrie weit verbreitet und erfordern aufgrund der geringen Abmessungen äußerst haltbare und genaue Werkzeuge.

Die neue Platte ermöglicht tiefere Nuten zu stechen mit einer Breite von bis zu 1,85 mm und ist mit einer oder zwei Schneidkanten verfügbar. Die positive Geometrie reduziert
Schnittkräfte und Temperatur, was letztlich weniger Kraft und Belastung für das Werkstück, das Werkzeug und die Maschine bedeutet.

Auch die X61-Platten sind mit der neuen Schneidsorte G8330 beschichtet und haben eine schmale Fase, um die Schneidkantenfestigkeit und Prozesssicherheit zu verbessern. Damit eignet sie sich für die gleichmäßige Bearbeitung von Stahl, Edelstahl und Gusseisen.
