Meusburger bietet ein umfangreiches und systematisches Sortiment an Wälz- und Gleitführungen für unterschiedliche Anforderungen. Neben zahlreichen Kombinationsmöglichkeiten zwischen Führungssäule und -buchse sind die Führungen nach DIN/ISO kompatibel und optimal auf die Meusburger Normgestelle abgestimmt.
Je nach Anwendungsfall: Wälz- oder Gleitführungen
Wälzführungen

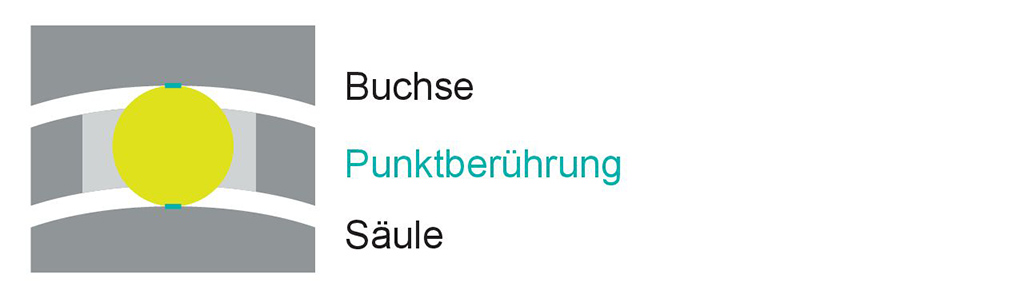

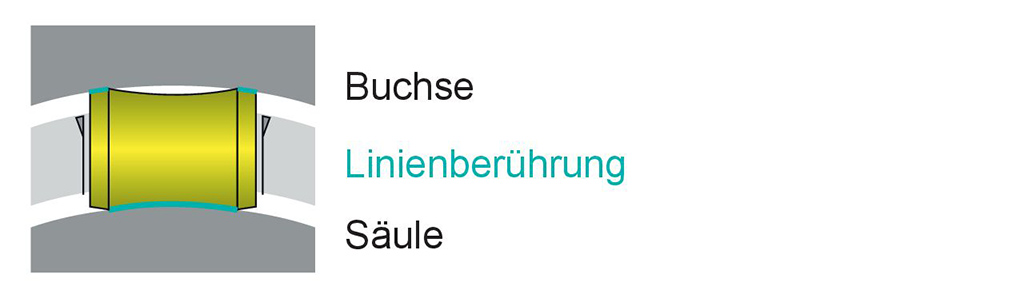

Die Wälzführungen sorgen für höchste Führungsgeschwindigkeiten und hohe Stabilität dank geringer Rollreibung und vorgespannter Wälzkörper. Diese sind je nach Führungsdurchmesser zwischen 4 und 15 µm vorgespannt. Meusburger bietet sowohl Kugel- als auch Rollenführung an. Der wesentliche Unterschied liegt hier bei der Auflagefläche des Wälzkörpers.
Gleitführungen
Dank der großen Auflagefläche von Gleitführungsbuchsen sind maximale Querkräfte übertragbar.
Zahlreiche Kombinationsmöglichkeiten

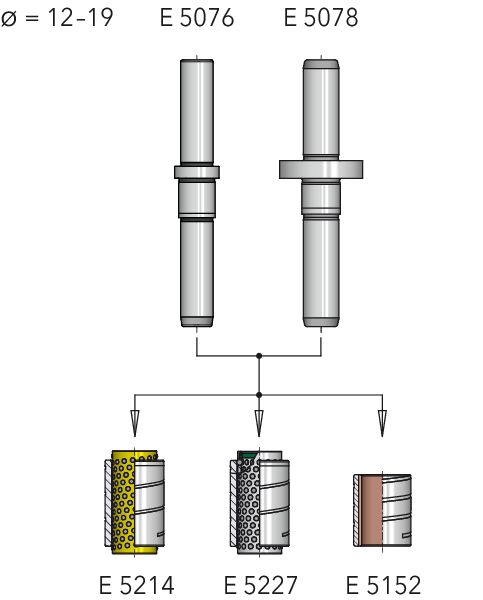

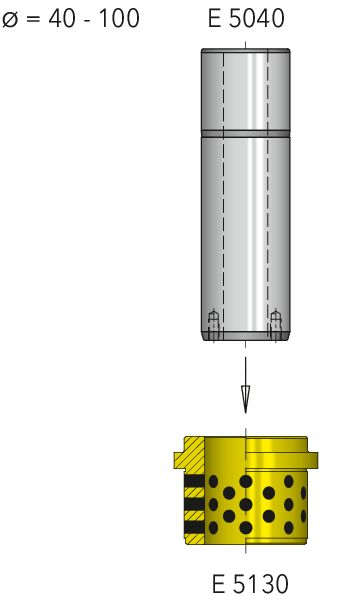

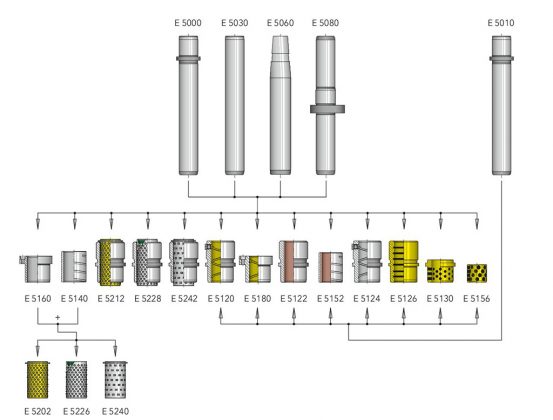

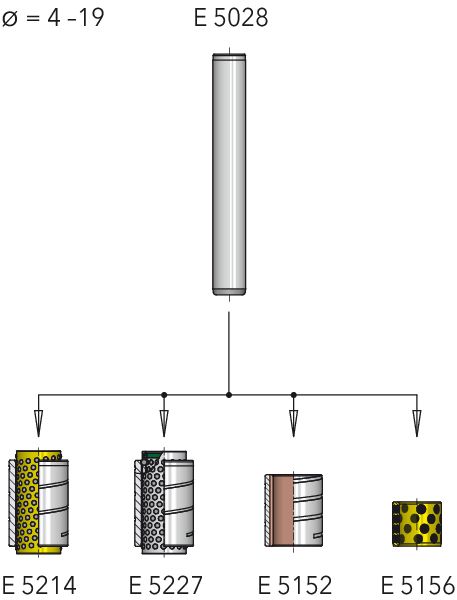

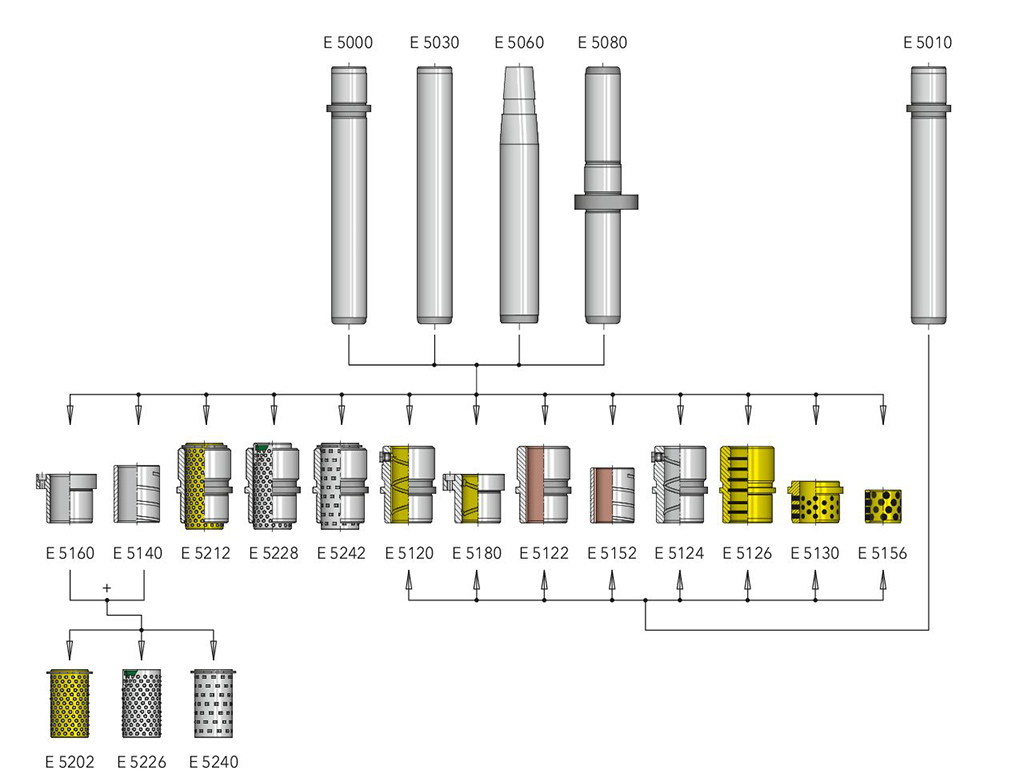

Neben der Standardführung bietet Meusburger auch spezielle Führungssysteme: für kleine Einbauräume, für die Modultechnik sowie für den Großwerkzeugbau. Eine Übersicht der jeweiligen Führungselemente ist in den folgenden Abbildungen zu sehen.
Die Wälzführungen sorgen für höchste Führungsgeschwindigkeiten und hohe Stabilität dank geringer Rollreibung und vorgespannter Wälzkörper. Diese sind je nach Führungsdurchmesser zwischen 4 und 15 µm vorgespannt. Meusburger bietet sowohl Kugel- als auch Rollenführung an. Der wesentliche Unterschied liegt hier bei der Auflagefläche des Wälzkörpers.
Führungen kompatibel nach DIN/ISO
Aufgrund der Kompatibilität der Führungssäulen und -buchsen nach DIN/ISO können diese untereinander einfach ausgetauscht werden. Dies führt zu einem maximalen Maß an Flexibilität bei der Auslegung des Führungssystems je nach Anwendungsfall.
Optimal abgestimmte Komponenten und Zubehör
Die Einbaumaße der Führungselemente wurden auf die Normgestelle von Meusburger abgestimmt. Somit ist eine durchgängige Standardisierung der Stanzgestelle garantiert.
Zum Sortiment an Zubehör gehören Elemente zur Käfigpositionierung, Säulen- und Führungslager sowie Bauteile zur Säulen- und Buchsenbefestigung.
