Die IGUANA-Familie in verschiedenen anwendungsspezifischen Ausführungen von ZECHA ist für ihre gezielt herstellbaren Schneidkantenradien von 1 µm mittels Lasertechnik sowie den speziellen Schneidengeometrien bekannt, wodurch die Schnittkräfte im Einsatz erheblich reduziert werden. Das Ergebnis ist eine Minimierung der Wärmeentwicklung und daher eine bessere Form- und Maßhaltigkeit.
Diese optimalen Werkzeuggeometrien in Kombination mit der scharfen und geschlossenen Diamantschicht führen zu einer signifikanten Erhöhung der Standzeit. Ein weiterer Vorteil der Laserbearbeitung sind die Werkzeugschneiden ohne Cluster, die somit eine bessere Oberflächenqualität im Vergleich zu bisherigen diamantbeschichteten Werkzeugen haben.

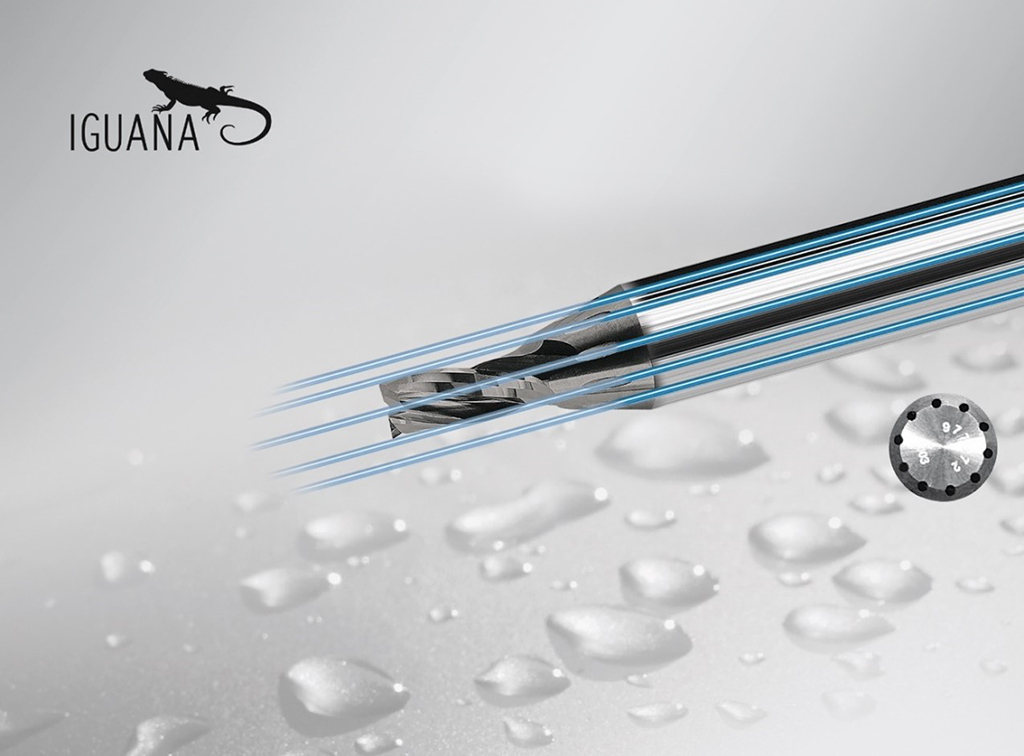

Die neueste Entwicklung in der IGUANA-Familie kombiniert die besonderen Eigenschaften der drei bisheriger Serien 912, 918 und 930: Torusfräser im Durchmesserbereich von 0,5 mm bis 4 mm mit komplett geschärfter Schneide, spezieller Schaftkühlungslösung und Spiralisierung.
Im Vergleich zur Serie 912 oder 930 werden die Werkzeuge der neuen Linie 931, aufgrund der verkürzten Auslegung des Schneidengrundkörpers und der kurzen Spannut, stabiler und so den hohen Anforderungen bezüglich Oberflächengüte und Prozesssicherheit in der Bauteilfertigung gerecht.
Als Hauptmerkmal wurde die geschlossene Hochleistungsdiamantschicht in dieser Weiterentwicklung beidseitig am Freiwinkel und der Spanfläche durch Laser nachbearbeitet und mit einer Helix versehen, um durch einen weicheren Schnitt eine saubere Umfangsbearbeitung zu ermöglichen.
Dieser Herstellungsprozess überträgt dank der Laserbearbeitung scharfe Schneidkanten, wie sie bereits bei gelöteten CVD-Werkzeugen erreicht werden können, auf mehrschneidige CVD-beschichtete Vollhartmetallwerkzeuge, ohne die Härte und Festigkeit der Diamantschicht zu verändern und ist somit einmalig im Bereich der Mikrowerkzeuge.
Bei der Trocken- und Nassbearbeitung sind mit den neuen High-End VHM-Torusfräsern inklusive Helix und Schaftkühlung höchste Vorschübe möglich, da die Späne bei dieser Werkzeugausführung optimal aus der Scherzone entfernt und dadurch die Temperaturen gesenkt werden.
