Neues System zum Planfräsen

ARNO Werkzeuge präsentiert das FT-Planfrässystem 09. Es besteht aus stabilen Trägerwerkzeugen mit mehr Zähnen und dazu pas­senden kleineren Wendeschneidplatten. Speziell bei kleinen Aufmaßen verspricht der Hersteller ein höheres Zeitspanvolumen.

537

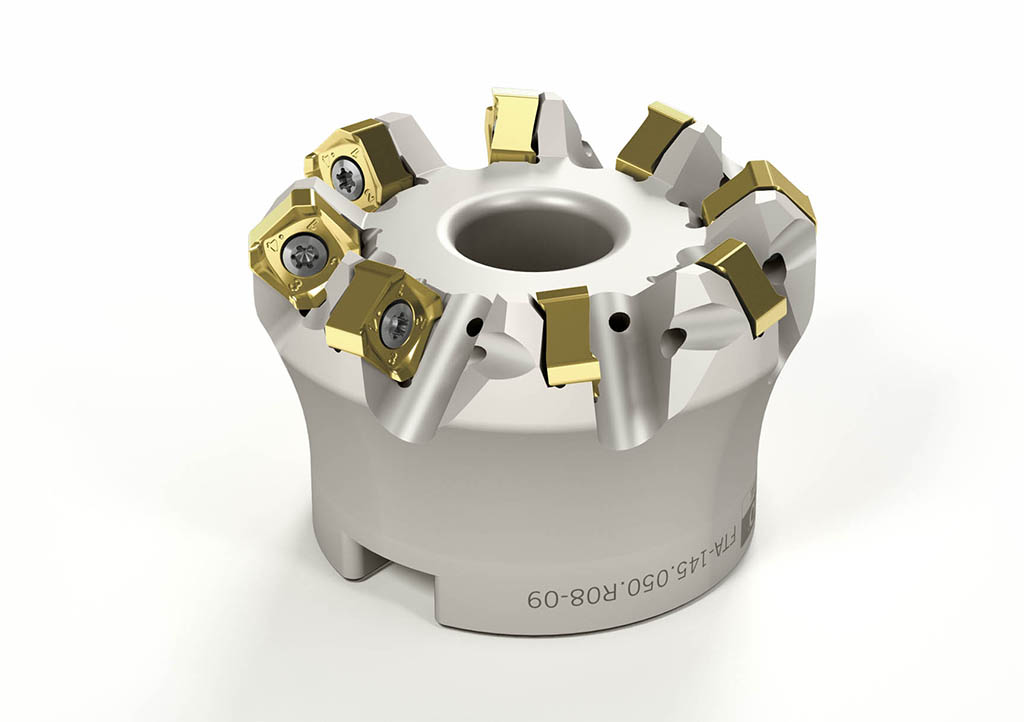

ARNO Werkzeuge präsentiert mit FT-Planfrässystem 09 ein neues Produkt, das aus stabilen Trägerwerkzeugen mit mehr Zähnen und dazu passende kleineren Wendeschneidplatten besteht. (Bildnachweis: ARNO)

„Ein Trend bei Anwendern geht zu kleineren Aufmaßen der zu bear­beitenden Werkstücke, die schneller, mit höheren Vorschub­geschwindigkeiten gefahren werden“, berichtet Marco Staiger, An­wendungstechniker bei ARNO Werkzeuge. Dafür hat der Hersteller ein neues, stabiles Planfrässystem entwickelt. Es besteht aus zwei Varianten an Trägerwerkzeugen, die einen Durchmesserbereich von 20 – 80 Millimeter abdecken.

Durch eine enge Teilung der Träger­werkzeuge verfügen sie trotz kleinem Durchmesser über mehr Zähne. So lassen sich zum Beispiel neun Wendeschneidplatten mon­tieren, wo seither nur sechs möglich waren. Trotz enger Baumaße gibt es innere Kanäle für Kühlmedien. Durch sie wird Kühlschmier­mittel oder – bei Trockenbearbeitung – Luft direkt in die Schneid­zone geführt.

Mehr Zähne und kleinere doppelseitige Wendeschneidplatten

Überzeugend ist die optimale Ausnutzung der Schneide bei kleineren Zustellungen bis 4 mm. So müssen Anwender nicht mehr nur zur Hälfte genutzte Wendeschneidplatten wegwerfen. (Bildnachweis: ARNO)

Dazu passend gibt es drei Sorten kleiner doppelseitiger Wende­schneidplatten mit je acht Schneiden. Eine neue Sorte mit Multicolor-Beschichtung und guter Verschleißerkennung für die Stahlbearbeitung, eine ebenfalls neue Sorte für die Bearbeitung rostfreier Stähle, die aber auch universell einsetzbar ist sowie eine bewährte Sorte für Gussbearbeitungen.

Obwohl die Wendeschneid­platten doppelseitig sind, erreichen Anwender mit ihnen einen positiven Spanwinkel und somit weichschneidende Fräsprozesse. Das liegt an den bewährten Geometrieformen des Herstellers. Be­festigt werden sie sicher und gut zugänglich durch Spannschrauben mit Torx Plus Antrieb.

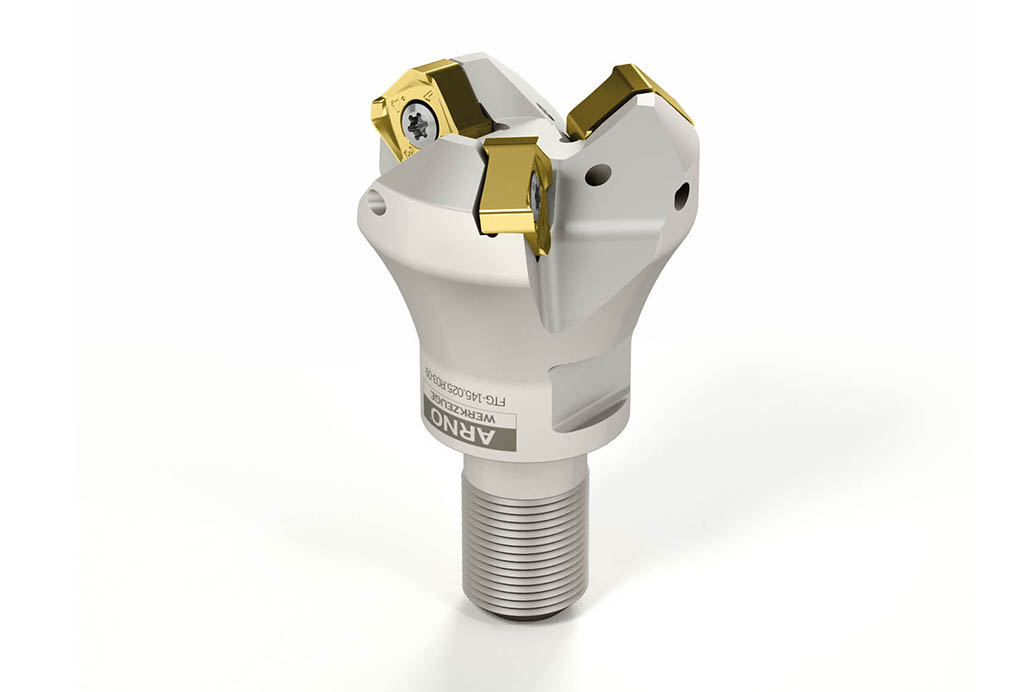

Die Trägerwerkzeuge für Durchmesser von 20 – 32 Millimeter sind als Einschraubwerkzeug ausgeführt, die Modelle für Durchmesser 32 – 80 Millimeter als Aufsteckwerkzeug. Sie lassen sich einfach handhaben und sind vernickelt, was sie verschleißfester macht und für eine angenehme Haptik sorgt.

Durchdachtes System kann Produktivität steigern

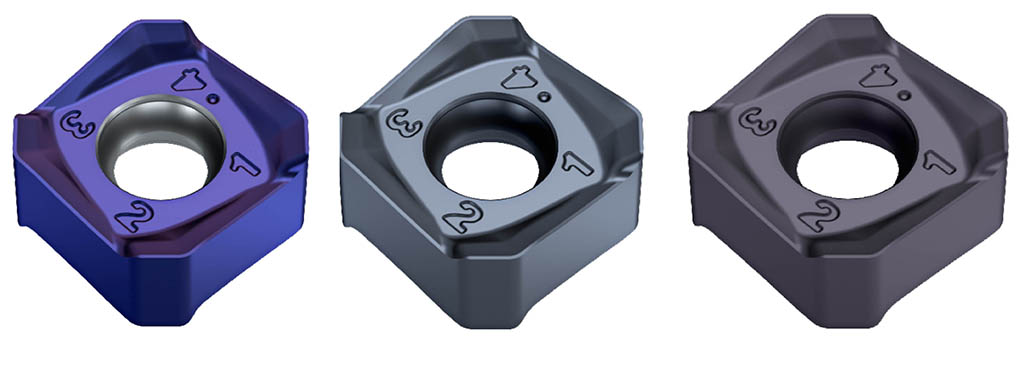

Passend zu den Trägerwerkzeugen gibt es drei Sorten kleiner doppelseitiger Wendeschneidplatten mit je acht Schneiden. (Bildnachweis: ARNO)

Insgesamt macht das neue FT-Planfrässystem 09 von ARNO Werk­zeuge einen durchdachten und ausgereiften Eindruck. Überzeugend ist vor allem die optimale Ausnutzung der Schneide bei kleineren Zustellungen bis maximal vier Millimeter. So müssen Anwender nicht mehr nur zur Hälfte genutzte Wendeschneidplatten wegwer­fen. Mit der Sortimentserweiterung bedient der Hersteller die Trends der Fräsbearbeitung zu kleineren Aufmaßen und schnelleren Bearbeitungen sowie höheren Zeitspanvolumen durch schnelleren Vorschub.

Kontakt:

www.arno.de
