Kurzer Prozess mit langen Schlichtoperationen

Das bewährte „ChipSurfer“-Wechselkopfsystem von INGERSOLL bekommt eine Erweiterung für den Bereich der Schlichtbearbeitung mit mehreren Achsen.

2512

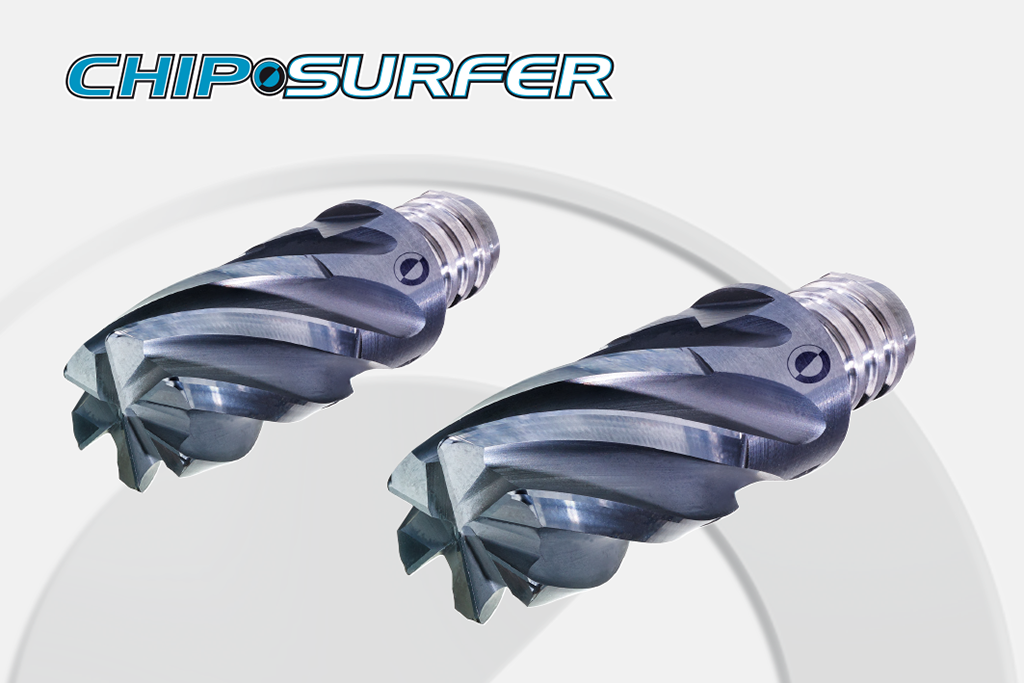

Tonnenfräser 48E

Die neue Tonnenfräser-Serie ist ausgelegt, um gerade langwierige Schlichtoperationen mit üblichen Kugel- oder Torusfräsern in kürzerer Zeit zu bewältigen und dabei die Oberflächengüte zu verbessern. Die hochpräzise geschliffene Tonnenform erlaubt es, die Bahnabstände beim Vorschlichten und Schlichten zu erhöhen. Der große Radius erzeugt einen weicheren Übergang der Fräsbahnen und somit eine fühlbar, sichtbar sowie messbar verbesserte Oberflächengüte.

Die Tonnenfräser werden in den Durchmessern D = 12 mm und D = 16 mm angeboten. In Verbindung mit den Vorteilen des „ChipSurfer“-Wechselkopfsystems ermöglicht die einzigartige Schneidengeometrie der neuen Schlichtwerkzeuge in 6-schneidiger Ausführung, das Schlichten an 90°-Schultern ebenso wie an steilen Freiformflächen ohne Störkonturen. Die spezielle Bauweise der Tonnenfräser unterstützt zudem auch den Einsatz an 3-Achs- Maschinen und Bauteilen mit tiefen Kavitäten.

Die Hartmetallsorte IN2005 in Verbindung mit der speziellen Schneidengeometrie sorgen für beste Ergebnisse im Werkzeug- & Formenbau sowie in der Flugzeugindustrie. Werkstücke der verschiedenen Werkstoffgruppen P, M, S und K können problemlos bearbeitet werden.

Die Wechselgenauigkeit des ChipSurfer-Systems von +/- 20 µm erlaubt den Austausch der Werkzeugköpfe direkt an der Maschinenspindel. Die Handhabung der Werkzeuge wird dadurch in der Praxis vereinfacht.

Das ChipSurfer-System bietet als langbewährtes System Schaftverlängerungen jeglicher Version. Kurze Stahlverlängerungen, aber auch überlange schwingungs-gedämpfte HM- und Schwermetallschäfte sind erhältlich, so dass für unterschiedliche Anforderungen durch Maschinen und Werkstückgegebenheiten immer die geeignete Schaftverlängerung zur Verfügung steht.
