Schnell und flexibel spannen

STRACK NORMA erweitert sein Programm an Schnellspannsystemen um die zwei Varianten Z8061 und Z8062. Diese bieten innovative Lösungen zur Rüstkostensenkung und schaffen durch schnellen und leichten Werkzeugwechsel hohe Flexibilität für den Kunden.

369
Neue Schnellspannsysteme zur Rüstkostensenkung

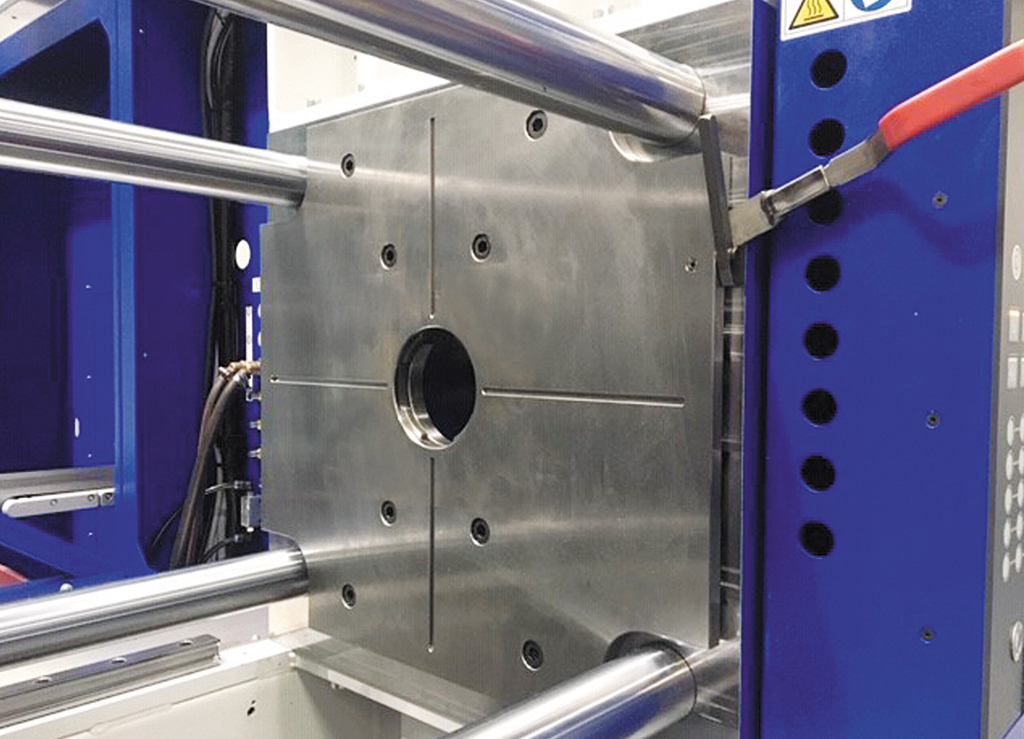

Mithilfe der STRACK Schnellspannsysteme werden Werkzeuge in der Spritzgießmaschine schnell und unkompliziert positioniert und gespannt. Die feste Verbindung der Systemspannplatten mit dem Werkzeug erfolgt über ein verwindungs­freies Spannen mittels schräglaufender Exzenter.

Das bewährte mechanische System für Spritzgießwerkzeuge eignet sich für Zwei- und Vierholm-Ausführungen aller marktführenden Maschinenhersteller. Die Schnellspannsysteme sind bis zu einer maximalen Schließkraft von 1000 kN und einem Gesamtgewicht von 1000 kg einsetzbar. Zudem können sie, je nach Einspritzart, universell horizontal oder vertikal eingesetzt werden.

Die Schnellspannsysteme haben nach Euromap 2 standardmäßig jeweils acht Befestigungsbohrungen pro Platte. Neben seinem Standardsystem bietet STRACK nun auch zwei neue Varianten an: Das System Z8061 ist für die gängigen Holmabstände der Spritzgießmaschinen konzipiert während die Z8062 die komplette Aufspannplatte der Spritzgießmaschine, auch zwischen den Holmen, abdeckt.

Der Umrüstaufwand bei bestehenden Spritzgießwerkzeugen ist gering, da nur die vorhandenen Zentrierflansche gegen die speziellen Zentrierflansche Z8071/ Z8073 getauscht werden. Es müssen keine neuen Aufspannplatten angefertigt werden. Das Nachrüsten erfolgt schnell, einfach und kostengünstig, da keine hydraulischen oder elektrischen Schnittstellen zur Spritzgießmaschine benötigt werden.

Das Aufspannen der Form geschieht ohne großen Kraftaufwand in wenigen Sekunden. Von der Bedienseite wird über einen Bajonettverschluss der Spannhebel manuell umgelegt. Das Festspannen durch einfaches Umlegen der zwei Hebel statt des aufwändigen Pratzens beziehungsweise Verschraubens an die Aufspannplatte der Spritzgießmaschine reduziert die Rüstzeit erheblich.

Zusätzlich fertigt STRACK NORMA auch Sonderausführungen nach Kundenwunsch, mit und ohne Holmaussparungen, bis zu einer Plattengröße von 796 x 696 mm. Auch Ausführungen wie beispielsweise Varianten mit Sonderanschraub- oder Temperierbohrungen sind nach Absprache möglich.
