Horn erweitert Zirkularfrässystem

Das dreischneidige Frässystem 304 von Horn ermöglicht die produktive Bohrungsbearbeitung ab 8 mm Durchmesser. Das Werkzeug ist eine vielseitige Lösung für das Nutfräsen, Ausspindeln und Anfasen.

511

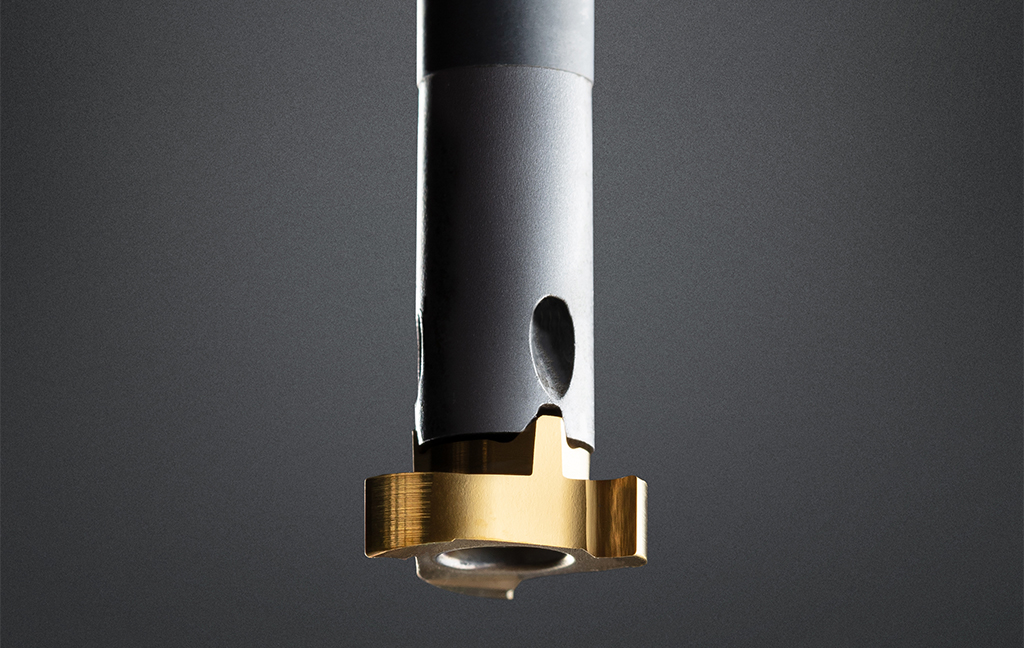

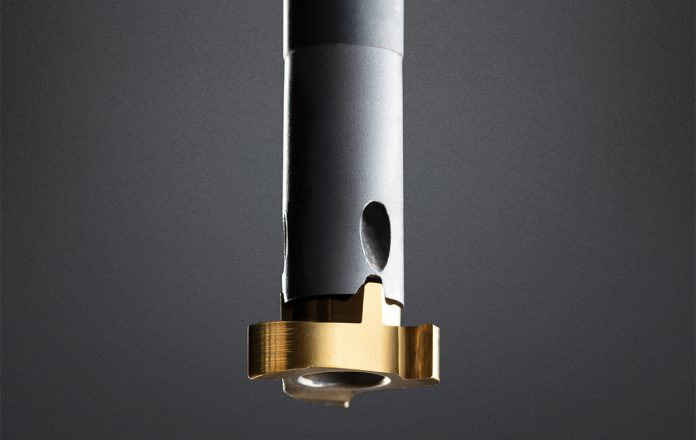

Das dreischneidige Frässystem 304 von Horn bietet vielseitige Lösungen zum Nutfräsen, Ausspindeln und Anfasen.

Die Schneidplatte mit einem Schneidkreis von 7,7 mm zeigt sich in Verbindung mit dem schwingungsdämpfenden Hartmetallschaft flexibler gegenüber dem Einsatz von Vollhartmetall-Nutfräsern. Das Substrat und die Geometrie lassen sich leicht auf den zu bearbeitenden Prozess abstimmen. Die innengekühlten Schäfte ermöglichen eine zielgerichtete Kühlung der Kontaktzone.

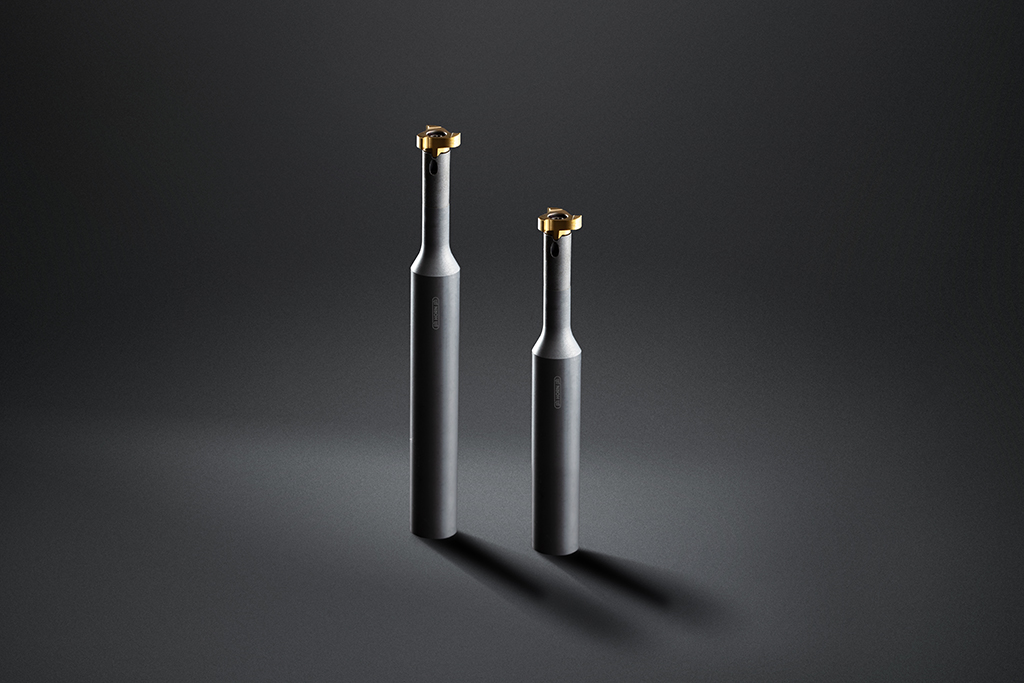

Das dreischneidige Frässystem 304 von Horn bietet vielseitige Lösungen zum Nutfräsen, Ausspindeln und Anfasen.

Die Schneidplatten zum Nutfräsen sind in den Schneidbreiten (w) 0,5 mm, 1 mm, 1,5 mm und 2 mm erhältlich. Für das Fräsen von Sicherungsringnuten bietet Horn das System mit den Schneidbreiten 0,8 mm, 0,9 mm, 1,1 mm sowie 1,3 mm, die Variante mit Vollradius mit den Radien 0,4 mm, 0,6 mm und 0,8 mm. Für das Fräsen von Fasen sind die Winkel 45, 30 und 15 Grad erhältlich. Bei den Substraten setzt HORN für die allgemeine Stahlzerspanung auf die Sorte EG55 und für die Bearbeitung von rostfreien Stählen sowie Superlegierungen auf die Sorte IG35.

Das Zirkularfrässystem von Horn bietet dem Anwender eine Reihe von Verfahrensvorteilen: Es ist schnell, prozesssicher und erzielt gute Oberflächenergebnisse. Dabei taucht das auf einer Helixbahn geführte Werkzeug schräg oder sehr flach in das Material ein. Dadurch lassen sich beispielsweise Gewinde in reproduzierbar hoher Qualität herstellen. Im Vergleich zur Bearbeitung mit Wendeschneidplatten bei größeren Durchmessern oder VHM-Fräsern bei kleineren Durchmessern ist Zirkularfräsen in der Regel wirtschaftlicher. Zirkularfräser haben ein breites Einsatzgebiet. Sie bearbeiten Stahl, Sonderstähle, Titan oder Sonderlegierungen. Die Präzisionswerkzeuge eignen sich besonders für die Prozesse Nutfräsen, Bohrzirkularfräsen, Gewindefräsen, T-Nutfräsen und Profilfräsen.
