Große Bauteile produktiv 5-achsig bearbeiten

Die TRIAG International AG stellt neue Varianten des 5-Achs-Spannsystems Sputnik vor

2934

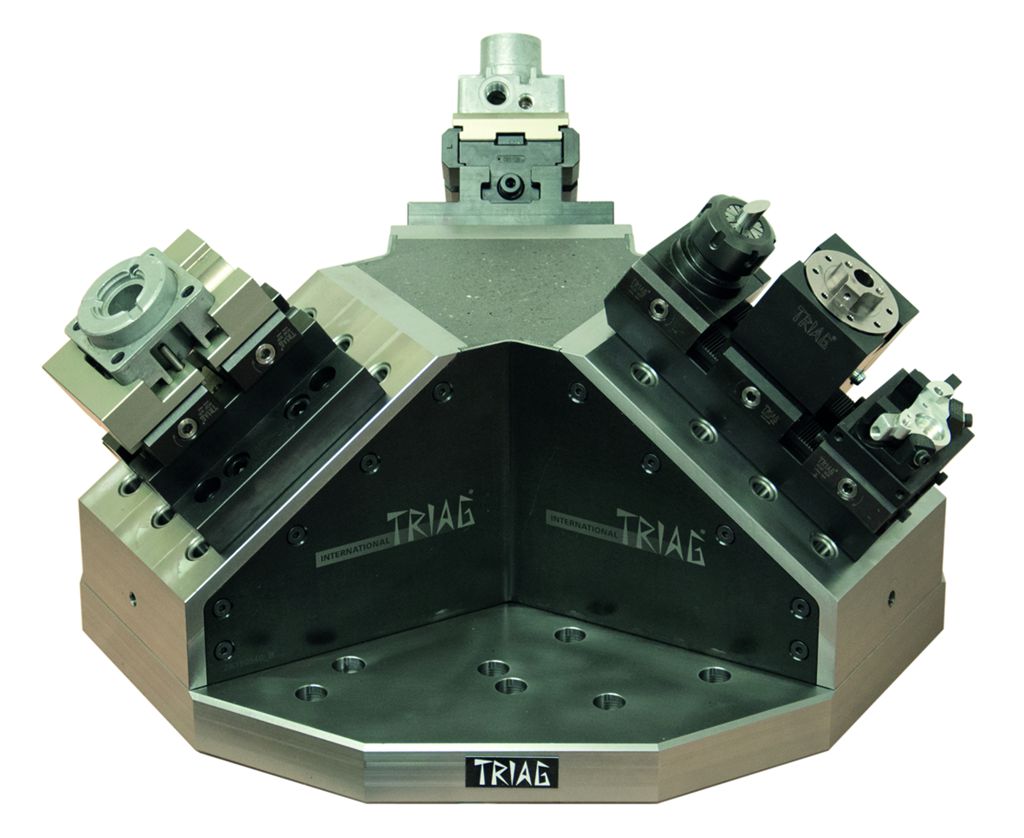

Spannpyramide des 5-Achs-Spannsystems Sputnik III mit modular aufgebauten Zentrischspannern von TRIAG

Mehrfachaufspannung erhöht nicht nur bei kleinen, sondern auch bei größeren Werkstücken deutlich die Produktivität. Damit Fertigungsbetriebe von diesem Vorteil auch bei der 5-Achs-Bearbeitung profitieren können, hat die TRIAG International AG, Allenwinden (Schweiz), zwei zusätzliche Varianten ihres innovativen Spannsystems Sputnik verwirklicht. Sie bestehen aus modularen, achteckigen Spannturmelementen und darauf oben aufgesetzter Pyramide.

Beispielsweise bei der Variante Sputnik II können darauf Zentrischspanner MCZ100L50 aufgebaut werden. Sie öffnen bei 20 mm Spannbereich bis zu 120 mm. Bauteile halten sie mit bis zu 1600 daN Spannkraft. Speziell für größere Werkstücke steht die Variante Sputnik III zur Verfügung. Besonders vorteilhaft zum Bearbeiten labiler Werkstücke sowie zum hochproduktiven Fräsen ist ihre äußerst stabile, sehr gut dämpfende Pyramide aus Stahl in Kombination mit Mineralguss. Sie befindet sich auf einer zwölfeckigen Trägerplatte mit 670 mm Flugkreisdurchmesser. Die drei aufgesetzten Zentrischspanner mit wahlweise 140, 160, 180 oder 200 mm langen Gehäusen halten Werkstücke mit 2100 daN Spannkraft. Bei 30 mm Spannweg bieten sie maximal 180 mm Backenöffnung.

Wie alle Spannsystem von TRIAG sind die 5-Achs-Spanner Sputnik III durchgängig modular aufgebaut. Die Pyramiden können mit mehreren Spannturmmodulen kombiniert werden. Derart lassen sich wahlweise 4, 8 oder 12 Zentrischspanner aufbauen. Diese wiederum können mit einem breiten Spektrum unterschiedlicher, weicher oder gehärteter Präge-, Stufen- und Universalbacken ausgerüstet werden, die sich einfach und schnell wechseln lassen. Das sorgt für höchste Flexibilität zum wirtschaftlichen, produktiven 5-Achs-Bearbeiten beispielsweise in der Lohnfertigung mit häufig wechselnden Werkstücken.
