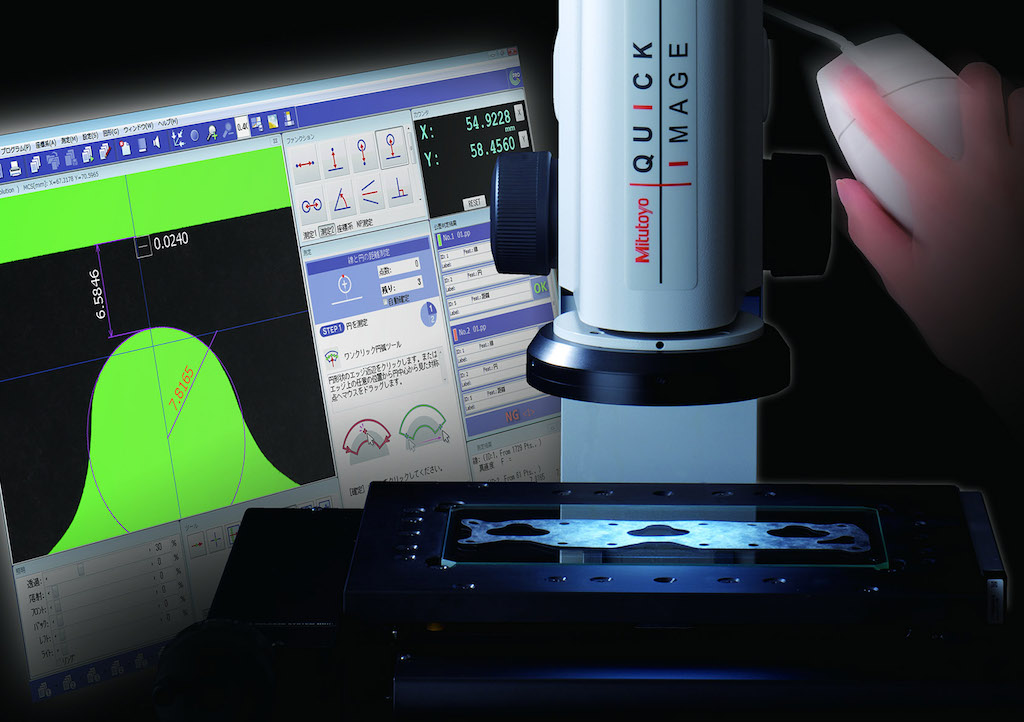

Mit der Quick Image Serie bringt MITUTOYO nicht nur eine neue Generation des bewährten Bildverarbeitungs-Messsystems auf den Markt, sondern vereinfacht und beschleunigt das Messprocedere. Denn mit der im Lieferumfang enthaltenen QIPAK v5 Software genügt ein einziger Mausklick, um die automatische Erkennung des Werkstücks im Bildbereich sowie dessen Messung zu starten. Dafür bedarf es keines aufwändig geschulten Personals. So spart das Quick Image 2D Bildverarbeitungs-Messsystem eine Menge Zeit, und somit Geld.
Das Quick Image verbindet die Nutzerfreundlichkeit eines Messprojektors mit einer Fülle an weiterer Funktionalität. So lassen sich angesichts des großen Sichtfelds von 32×24 Millimetern eines oder mehrere Werkstücke innerhalb von Sekunden präzise und wiederholbar messen. Die grüne beziehungsweise rote OK/NG-Anzeige garantiert einen Check von Toleranzen im Handumdrehen. Grafische Instruktionen führen den Anwender schnell und intuitiv durchs Messprocedere und helfen beim Erstellen von Teileprogrammen.
Das telezentrische optische System wartet mit einem Vergrößerungsfaktor von 0,2 und einer Schärfentiefe von 22 Millimetern auf. Das bürgt für ein komfortables Messen selbst gestufter oder zylindrischer Werkstücke. Auch in Sachen Lichtquellen präsentiert sich das Quick Image System top ausgestattet: die grüne LED-Durchlichteinheit ergänzen eine LED-Koaxialbeleuchtung und ein Vierquadranten-LED-Ringlicht.
Fünf verschiedene Größen manueller XY-Messtische stehen zur Auswahl. Damit können Werkstücke bis zu einer Größe von 400×200 Millimetern überprüft werden. Unterstützt durch die grafische Navigation lässt sich die Messebene einfach und zielsicher an die vorgegebenen Positionen bewegen. Auch für die Messung einzelner Teile bietet QIPAK v5 alle Funktionen. Klar identifizierbare Icons und eine übersichtliche Nutzeroberflächen tragen das Ihre zur einfachen und intuitiven Bedienbarkeit der Software bei.
Mit dem Quick Image 2D-Bildverarbeitungs-Messsystems und der intuitiven “1 shot” Software QIPAK v5 leistet MITUTOYO einen Beitrag zur Beschleunigung kontaktloser Messverfahren und damit zur Kostenreduktion.
MITUTOYO auf der Intec 2017: Halle 2, Stand B13
