Für optimale Schrupp-Ergebnisse

Wendeschneidplatten vom Typ FW und CS der HELITANG Linie T490 mit segmentierter Schneidkante erzielen optimale Zerspanungsergebnisse beim Schruppen und erzeugen sehr gute Oberflächenqualitäten.

3855

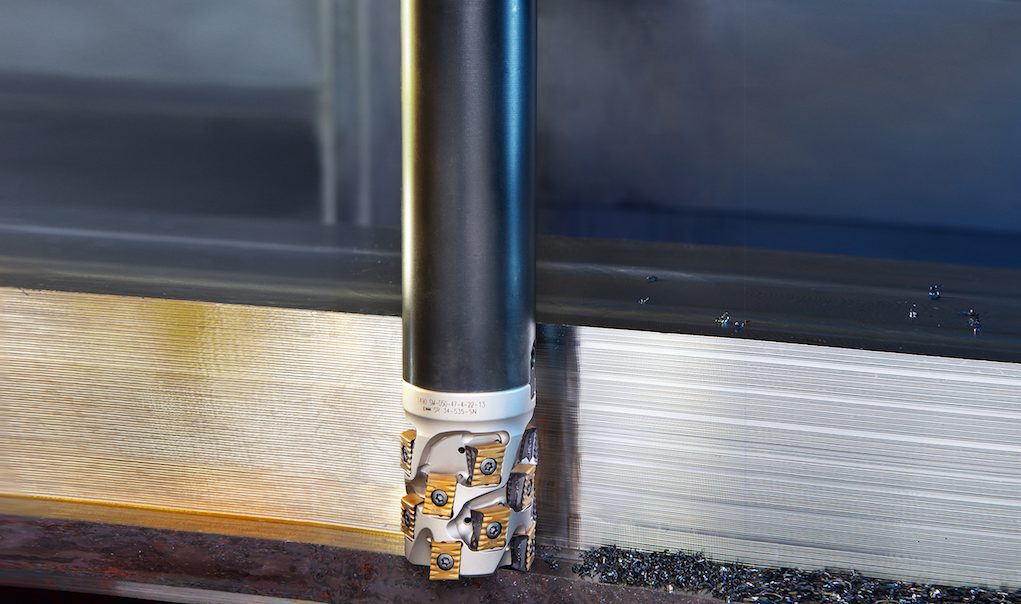

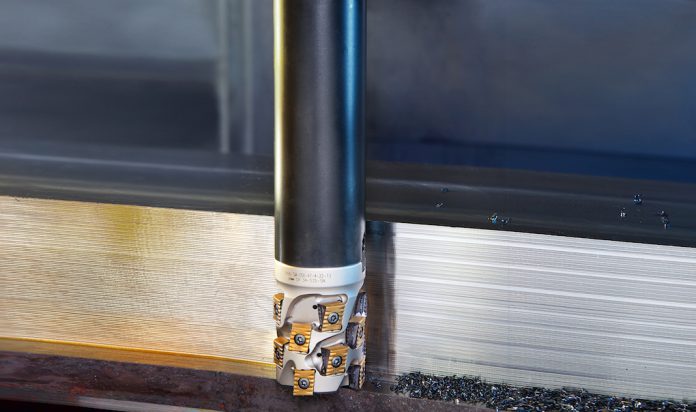

Die HELITANG T490-Wendeschneidplatten verfügen über segmentierte Schneidkanten.

Vier segmentierte, wendelförmige Hauptschneiden der Reihe T490-FW von ISCAR bringen dem Anwender eine ganze Reihe von Vorteilen. Sie erzeugen kurze Späne mit kleinem Querschnitt, die sich sehr gut abführen lassen. Das vermeidet Staus in der Spankammer. Geringe Schnittkräfte reduzieren die Leistungsaufnahme der Werkzeugmaschine – der Zerspanungsprozess läuft ruhig und spindelschonend ab. Die Wendeschneidplatten eignen sich besonders für Bearbeitungen, die eine hohe Auskraglänge des Werkzeugs erfordern, und für antriebsschwächere Werkzeugmaschinen. Ihre Vorteile spielen sie beim Zerspanen von dünnwandigen Bauteilen und solchen mit labiler Spannung aus.

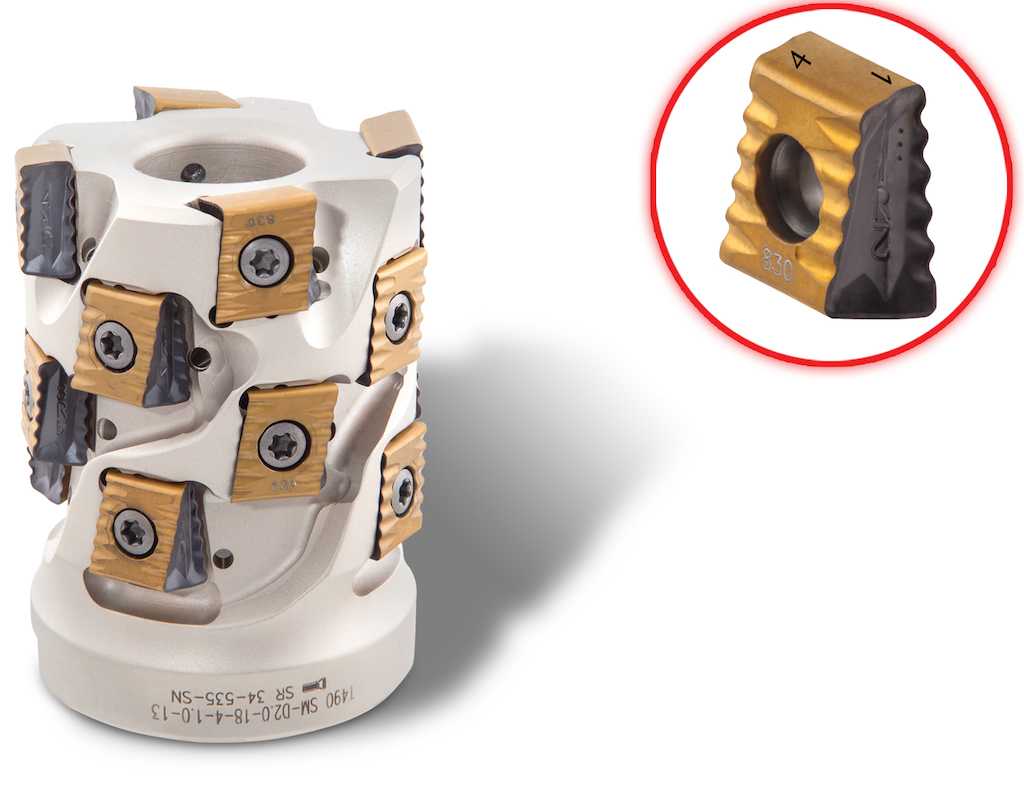

Die Wendeschneidplatten sind tangential eingebettet.
Die Wendeschneidplatten sind tangential eingebettet.

Die tangential eingebettete Schneidplatte kann in Wendelschaft-, in Plan- und Schaftfräsern eingesetzt werden. Sie besteht aus der bewährten, widerstandsfähigen ISCAR SUMO TEC-Schneidstoffsorte IC830. Kombiniert mit der segmentierten Schneidengeometrie eignet sich die Variante speziell für die wirtschaftliche Bearbeitung verschiedener Stahlsorten wie rostbeständigem und austenitischem Stahl sowie hoch hitzebeständigen Legierungen.

Auf Grund des steigenden Bedarfs an Wendschneidplatten mit einer spanaufteilenden Geometrie hat ISCAR die Linie T490 um die Version CS mit acht und 16 Millimeter Kantenlänge erweitert. Durch die spezielle Form teilt die Wendeschneidplatte große Spanquerschnitte in kleinere Segmente auf, verbessert damit die Spanabfuhr und ermöglicht so einen reibungslosen Bearbeitungsprozess. Schnittkräfte und Drehmoment sind reduziert. Dadurch gibt es an der Arbeitszone nur eine geringe Wärmeentwicklung. Gemeinsam mit einer optimalen Vibrationsdämpfung ermöglicht dies längere Standzeiten.

Die Version T490-CS eignet sich speziell für die Schruppzerspanung mit großer radialer Zustellung ae und hohem Zerspanungsvolumen. Das Präzisionswerkzeug punktet darüber hinaus beim Erzeugen hoher Schultern mit Wendelschaftfräsern und beim Fräsen mit großen Auskraglängen.
