Bohren von rostfreien Materialien ab Ø 0.3 mm

Neuer Kleinbohrer CrazyDrill SST-Inox von Mikron Tool mit spezieller Geometrie und effizienter Kühlung durch den Schaft

4292

Der CrazyDrill SST-Inox ist ein Kleinbohrer für Bohrdurchmesser von 0.3 bis 2 mm und für Bohrtiefen bis 12 x d. Mit einem entsprechenden Spitzenanschliff und einer degressiven Spiralnute für einen guten Spanbruch und schnelle Spanabfuhr ist er speziell auf die „schwierigen“ Eigenschaften der rostfreien Materialien angepasst.

Höchste Leistung erreicht der Bohrer dank 3 bis 5 im Schaft integrierten Kühlkanälen, die rund um das Zentrum regelmässig angeordnet sind und am Konus austreten.

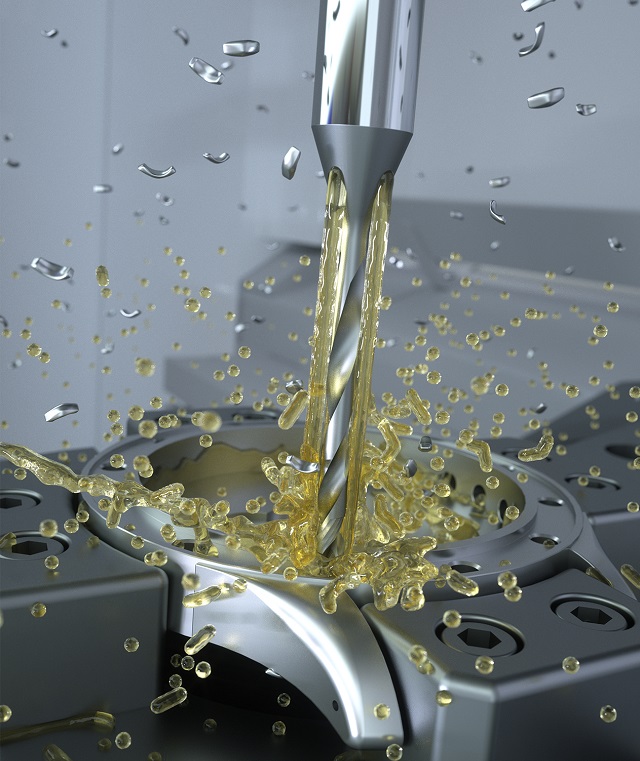

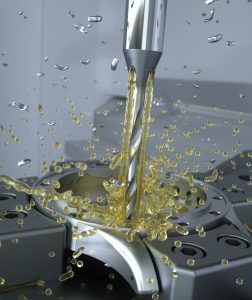

k110_160927_04
Kleinstbohrer Bohrdurchmesser von 0.3 bis 2 mm

Die Form ist so konzipiert, dass eine möglichst hohe Durchflussmenge auch bei niedrigerem Druck garantiert ist, ohne dabei die Stabilität des Werkzeuges zu schwächen. Bei kleinsten Bohrdurchmessern (ab 0.3 mm) mit einem Schaftdurchmesser von 3 mm ist dennoch ein Druck von 15 bar notwendig, um einen guten Kühleffekt zu gewährleisten. Diese beiden Elemente (Geometrie und Kühlung) sind dafür verantwortlich, dass mit diesem Bohrer im Vergleich zu anderen marktüblichen Produkten viel höhere Schnittgeschwindigkeiten und Vorschübe möglich sind. So kann zum Beispiel eine Bohrung in rostfreiem Stahl 316L (1.4435) mit Durchmesser 0.5 mm in eine Bohrtiefe 6 mm mit diesen Parametern ausgeführt werden: Schnittgeschwindigkeit 35 m/min, Vorschub f 0.015 mm/U, ein erster Bohrstoss Q1 von 2 x d, alle weiteren Bohrstösse 1 x d. Bisher waren Bohrstösse von ¼ x d, maximal von ½ x d möglich.

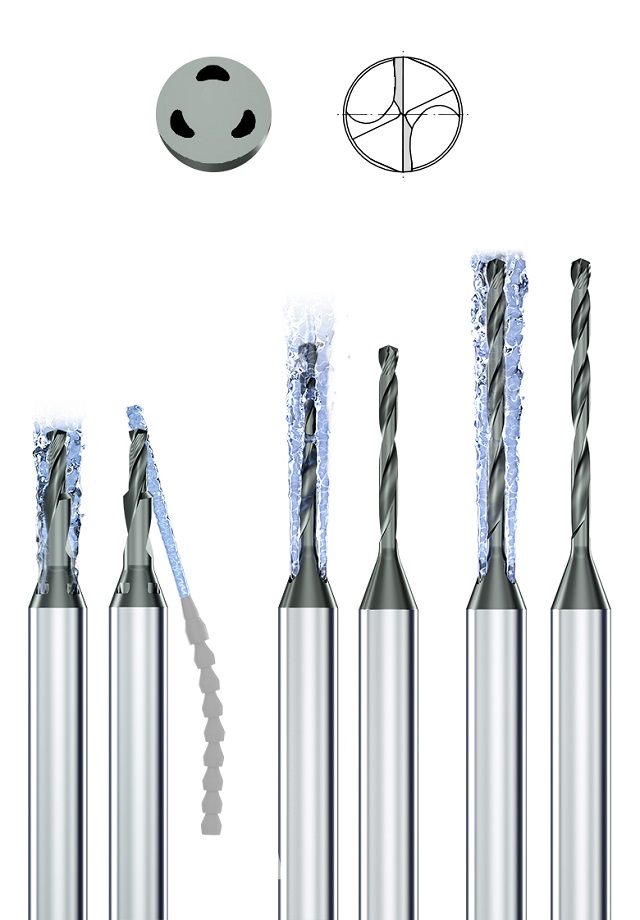

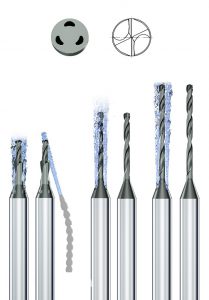

k110_160927_03
CrazyDrill SST-Inox von Mikron Tool

Da nicht alle Anwender über Spindeln mit interner Kühlung verfügen, aber dennoch Materialien mit schlechter Wärmeleitfähigkeit bearbeiten, haben die Entwickler von Mikron Tool eine zweite Variante entwickelt, diesmal ohne integrierte Kühlkanäle. Sie zeichnet sich aus durch dieselbe Geometrie mit speziell „rostfreiem“ Spitzenanschliff und degressiver Spiralnute. Gegenüber der „Turboausführung“ mit Kühlkanälen müssen hier die Schnitt- und Vorschubgeschwindigkeiten sowie die Tiefe der einzelnen Bohrstösse um etwa 30% reduziert werden, um eine hohe Standzeit und gute Prozesssicherheit zu erreichen.
Bei beiden Varianten gilt: Um ein Verlaufen der Bohrung zu verhindern, sollte bei Bohrtiefen von 12 x d vorab eine Pilotbohrung ausgeführt werden.

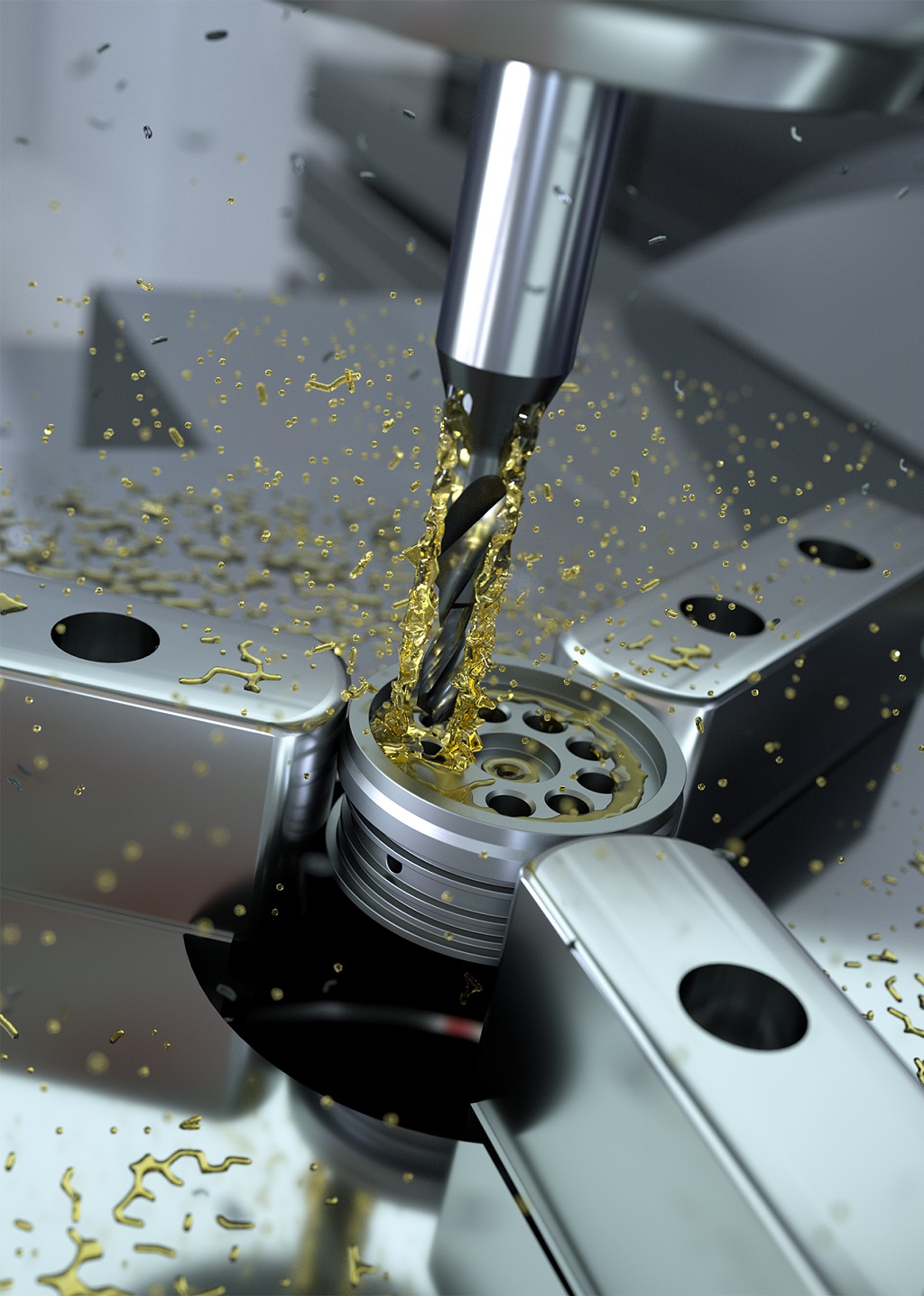

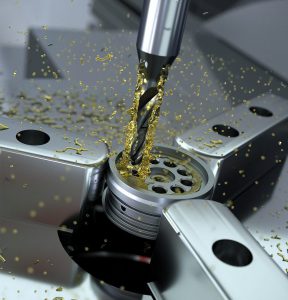

k110_160927_05
CrazyDrill Pilot SST-Inox

CrazyDrill Pilot SST-Inox ist die Ergänzung zum oben beschriebenen Bohrer. Auch der Pilotbohrer verfügt über Kühlkanäle, welche im Schaft integriert sind. Auch er garantiert mit seinen degressiven Spiralnuten gute Spaneigenschaften, produziert kurze Späne und führt sie schnell und sicher ab. Alle Abmessungen sind perfekt auf die langen Bohrer abgestimmt, die Durchmesser so präzise geschliffen, dass am Übergang von der Pilotbohrung zur langen Bohrung keine sichtbare Stufe entsteht, ein wichtiges Argument bei der Entscheidung, diese beiden Werkzeuge gemeinsam einzusetzen.

Weitere Pluspunkte: Gleichzeitig mit der Pilotbohrung kann am Bohreintritt auch eine Senkung von 90° angebracht werden, die Verwendung eines zusätzlichen Anfaswerkzeuges erübrigt sich. Ausserdem eignet sich dieses Werkzeug auch bestens als Kurzbohrer für Bohrtiefen bis 3 x d.

Kontakt:

www.mikron.com
