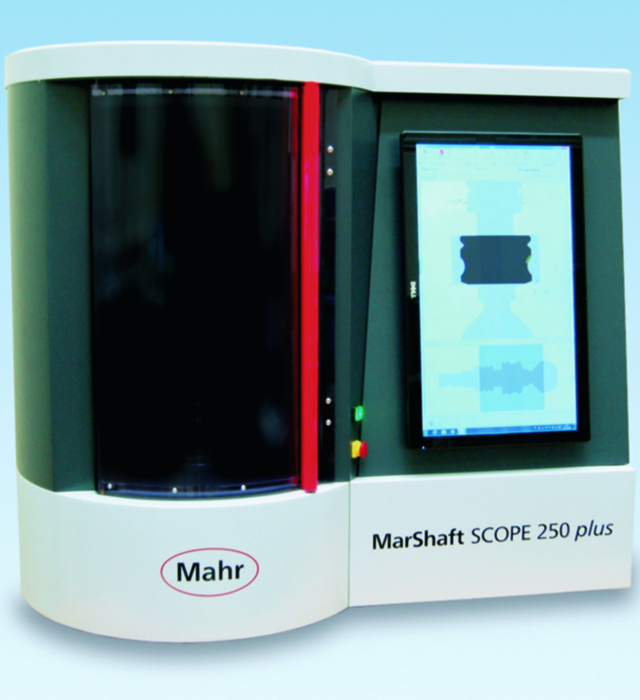

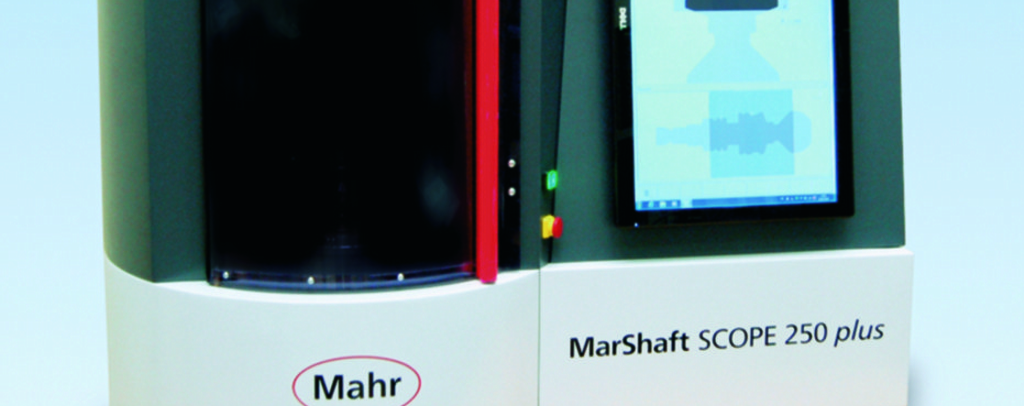

Mit der MarShaft SCOPE 250 plus überprüfen Produktionsbetriebe die Fertigungsqualität kleinerer Werkstücke. Das Messsystem ist konzipiert für Prüflinge mit einem Durchmesser bis zu 40 mm und einer Maximallänge von 250 mm – beispielsweise Drehteile oder Schrauben. Wie bei der bestehenden Gerätelinie wird eine hochgenaue Matrixkamera mit vier Millionen Pixel eingesetzt. Sie erreicht eine hervorragende Messgenauigkeit: So liegt die Fehlergrenze für die Längenmessung unter 3µm +L/100 (L in mm) – und ist damit deutlich genauer als Messsysteme, die eine Zeilenkamera verwenden. Die Messungen erfolgen automatisiert direkt in der Fertigung und in unmittelbarer Nähe zu den Produktionsmaschinen. Damit wird die Qualitätssicherung von Werkstücken weiter beschleunigt.
Dank der Genauigkeit sind kleine Konturelemente wie Radien, Kantenbruch oder Einstiche hochgenau messbar. Die Sollkontur des Werkstücks wird in wenigen Sekunden im Scanningverfahren erfasst. Die Messgeschwindigkeit der Z-Achse beträgt bis zu 200 mm/s. Dabei nimmt die Kamera 120 bis 140 Bilder pro Sekunde auf. Alternativ kann ein 3D-Sollprofil (STEP-File) geladen und zur Programmerstellung verwendet werden.
Zur professionellen Auswertung der Messdaten wird die bewährte Software EasyShaft auf Basis der Software-Plattform MarWin eingesetzt. Mit ihr können neue Messabläufe schnell und einfach programmiert werden. Die Maschine ist über Touch Screen oder per Tastatur und Maus bedienbar. Optional kann die SCOPE 250 plus mit einer hochgenauen Formtester-C-Achse geliefert werden. Die C-Achse hat eine Rundlaufgenauigkeit kleiner 100 nm in axialer und radialer Richtung.
Die Messmaschine ist sehr kompakt und damit flexibel in der Produktion zu platzieren. Der Bediener braucht die Maschine nur auspacken, aufstellen, anschließen und kann sofort Werkstücke überprüfen.
