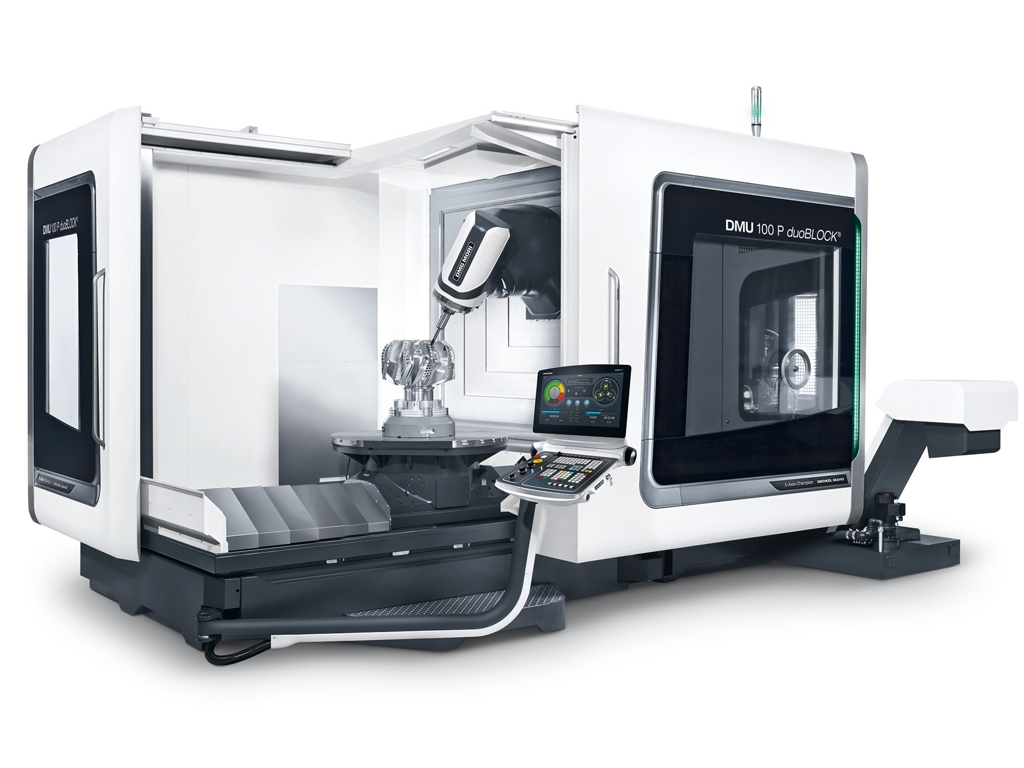

Die Universalfräsmaschine DMU 100 P duoBLOCK ist sowohl in der Schwerzerspanung als auch im Allround-Bereich einsetzbar. Darüber hinaus erschließt die DMC 125 FD duoBLOCK dem Anwender zudem die Möglichkeiten der Fräs-Dreh-Bearbeitung mit automatischen Palettenwechsel. Beide 5-Achs-Maschinen finden ihr Einsatzgebiet z. B. bei schwer zu zerspanenden Materialien wie in der Aerospacebranche oder auch im Werkzeug und Formenbau.
Die um 30 % höhere Gesamtsteifigkeit der duoBLOCK-Konstruktion wurde mittels FEM-Berechnung der Struktur und verstärkten Komponenten erzielt. Dazu gehören unter anderem die 50er-Kugelgewindetriebe in allen Achsen, 55er-Linearführungen in der Y-Achse, größere YRT-Lager in der B- und C- Achse sowie die optimierte 3-Punkt-Auflage für kürzeste Inbetriebnahmezeiten und beste Zerspanbedingungen.
Die im Vergleich zur Vorgängerversion um 30 % verbesserten Genauigkeitswerte werden zum einen durch die hohe Stabilität sowie durch ein intelligentes Temperaturmanagement erreicht. So gehören umfassende Kühlmaßnahmen bereits zur Standardausstattung für die Motoren in B- und C-Achse, die Motorspindel und das Spindelstockgehäuse sowie für Linearführungen, Kugelgewindetriebe und Lager in X-, Y- und Z-Achse und schließlich für die Servomotoren in der Y- und Z-Achse. Optional ist ein Genauigkeitspaket verfügbar mit Kühlung des X-Achsen-Motors, des Getriebes in C- und A-Achse, der Kugelgewindetriebe Muttern in X / Y / Z sowie einer Bettkühlung. Zusätzlich reduziert ein Thermo Shield störende Temperatureinflüsse aus dem Umfeld der Maschine.

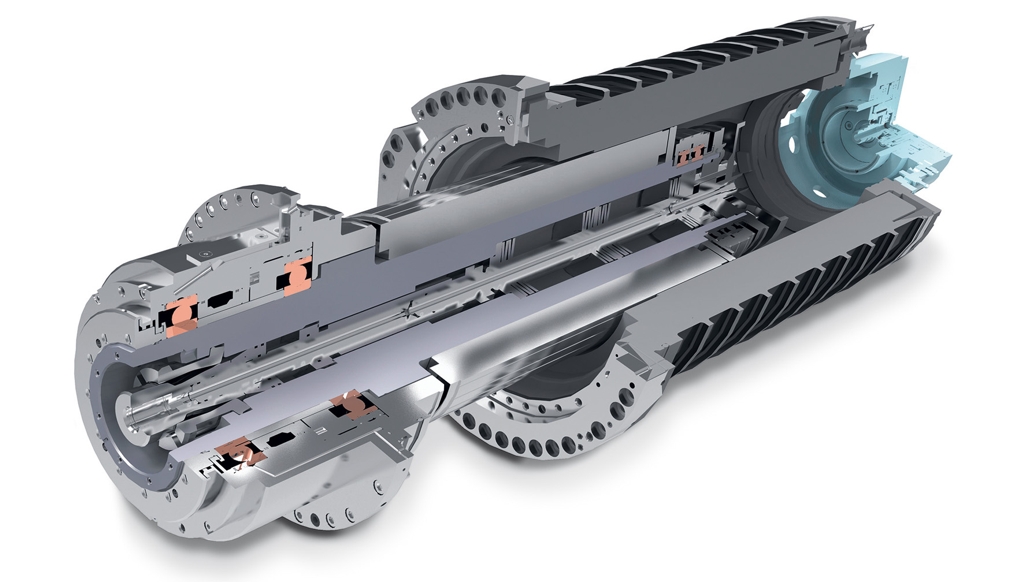

Ein weiterer Vorteil des duoBLOCK-Prinzips ist der umfangreiche Baukasten mit maßgeschneiderten Komplettlösungen für ein breites Anwendungsspektrum. So umfasst beispielsweise das Spindelangebot verschiedene Varianten für die Schwerzerspanung – darunter die Motorspindel powerMASTER 1000 mit 1.000 Nm Drehmoment bei 9.000 min-1 oder eine Getriebespindel bis 1.300 Nm bei 8.000 min-1.
Das modulare Radmagazin bietet bis zu 453 Werkzeugplätze. Es kann parallel zu Haupt- und Nebenzeit gerüstet werden benötigt dank einer um 41 % reduzierten Aufstellfläche wenig Platz. Kurze Bereitstellungszeiten von maximal 5,6 Sekunden und Einwechselzeiten von 0,5 Sekunden steigern darüber hinaus die Produktivität der duoBLOCK Maschinen.
Von den Grundeigenschaften des überarbeiteten duoBLOCK profitieren fortan auch die jüngsten Neuentwicklungen. Als klassische Universalmaschine bietet die DMU 100 duoBLOCK seinen Anwendern Verfahrwege in X-, Y- und Z-Richtung von 1.000 x 1.250 x 1.000 mm, bei einer Größe des NC-Rundtisches von ø 1.100 x 900 mm. Das maximale Werkstückgewicht beträgt 2.200 kg.

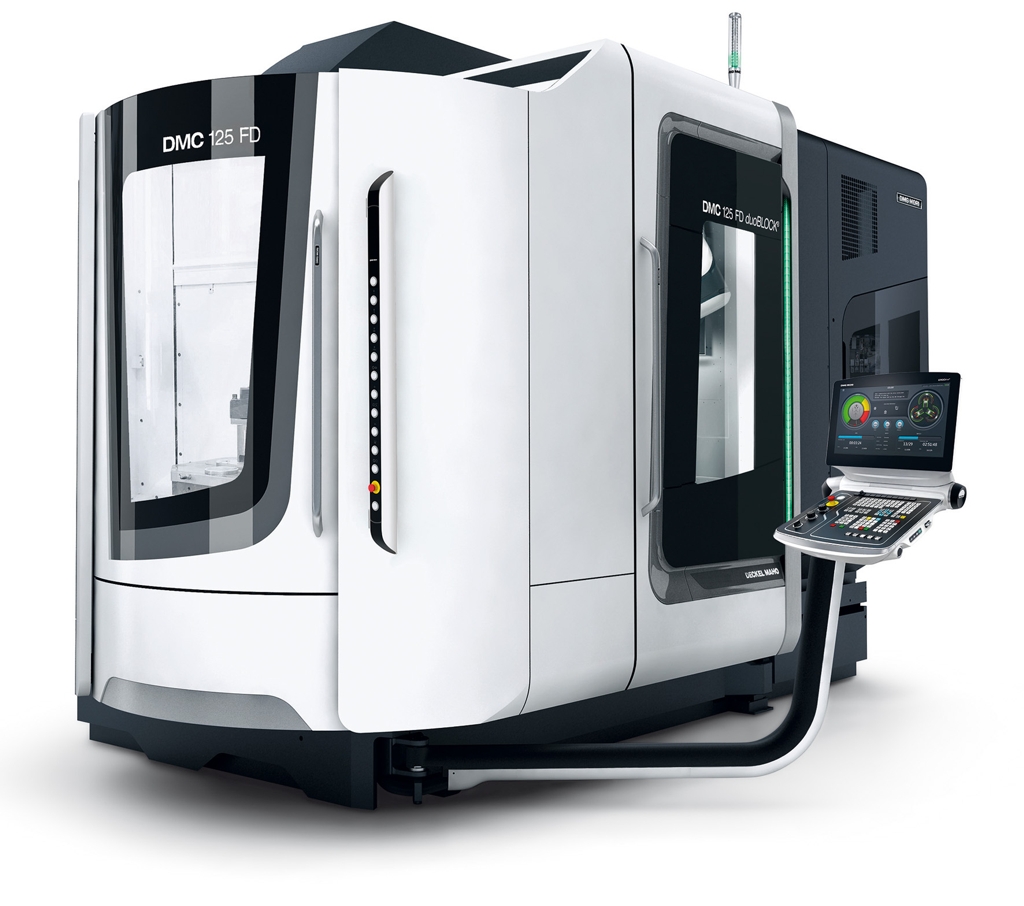

Die DMC 125 FD duoBLOCK bietet dem Anwender darüber hinaus bei einem Arbeitsbereich von 1.250 x 1.250 x 1.000 mm eine hohe Fräs-Dreh-Performance für Werkstücke bis 2.000 kg. Der automatische Plattenwechsler steigert die Produktivität aufgrund der Möglichkeit zum hauptzeitparallelen Rüsten.
Wie alle neuen Maschinen sind auch die neuen Maschinen im duoBLOCK Bereich mit der einheitlichen Bedienoberfläche CELOS ausgestattet. Bedient über den großen 21,5“ Multi-Touch-Bildschirm der ERGOline Control ermöglichen CELOS APPs die durchgängige Verwaltung, Dokumentation und Visualisierung von Auftrags-, Prozess- und Maschinendaten. Daneben wird die Bedienung der Maschine vereinfacht, standardisiert und automatisiert. Die neueste CELOS Version mit 4 neuen APPs wird ab April 2015 ausgeliefert.
