Möglich sind herkömmliches Rundschleifen im Produktionsumfeld, Formen- und Gewindeschleifen, Hochgeschwindigkeitsschleifen (HSG) mit Schnittgeschwindigkeiten zwischen 80 und 140 m/s oder Heavy-Duty-Anwendungen mit 160 mm breiten Schleifscheiben.
X- und Z-Achse sind als Kreuzschlitten aufgebaut, der Werkstücktisch ist fest mit der Maschine verschraubt und das Maschinenbett besteht aus Granitan. Für eine ausgezeichnete Stabilität dieses Maschinenkonzepts sorgen die grossen Führungsbahnabstände und der massive Ständer. Hochdynamische Achsantriebe, hochqualitative STUDER-Führungsbahnsysteme, kurze Reaktionszeiten und optimierte Verfahrwege sind die Basis für allerhöchste Dynamik und Präzision. Im Querschlitten X stehen zur Auswahl: Vorgespannte Hydrostatik mit Linearmotor oder Wälzführungen mit Kugelgewindetrieb. Im Längsschlitten Z: Hydrostatik mit Linearmotor oder Führung mit patentierter Oberflächenstruktur (Noppenstruktur) und Kugelgewindetrieb.
 |

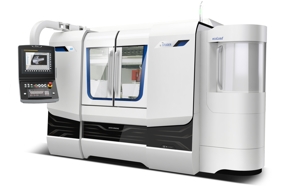

| STUDER S22 mit ecoLoad |
Dank dem modularen Aufbau lässt sich die S22 mit nahezu allen bestehenden Baugruppen (Werkstückspindelstock, Schleifspindelstock, Reitstock, Messsystem, Abrichten usw.) konfigurieren. Futter- oder Universal-Werkstückspindelstock, C-Achse standard oder hochgenau (positions- und geschwindigkeitsgeregelt zum Formen- und Gewindeschleifen), Riemen- oder Motorspindel-Schleifspindelstock, Standard-, Synchron- oder Feinschliff-Reitstock, Abrichten von hinten mit den verschiedensten Vorrichtungen usw. – die Auswahl ist vielfältig. Ein integriertes Messsystem für das Messen während des Schleifprozesses, für Nachmessen, Aufzeichnen, Auswerten und Korrigieren garantiert eine umfassende Qualitätskontrolle.
Für das High-Speed-Grinding steht eine B-Achse mit zwei Schleifspindeln in den Ausführungen links/links oder rechts/links für 400er-Scheiben im Bereich 80 bis 140 m/s Schnittgeschwindigkeit zur Verfügung. Auch Heavy-Duty-Anwendungen mit einer 160 mm breiten Schleifscheibe sind möglich.
Das Ladesystem der S22
Für die S22 wurde eine standardisierte Automatisierungsmöglichkeit für Werkstücke bis Ø 50 mm und 250 mm lang entwickelt. Das neue, integrierte Handlingkonzept ecoLoad erfüllt alle Anforderungen hinsichtlich Wirtschaftlichkeit, Qualität und kompakte Bauweise.
Zwei verschiedene Peripherie-Werkstückaufnahmen können mit ecoLoad angeboten werden:
1. Karussell-Magazin (Kapazität abhängig vom Werkstück-Ø)
2. Einlegeprisma (Kapazität ein Stück). Diese Variante kann auch als Schnittstelle für freistehen- de Werkstückmagazine berücksichtigt werden.
Die in der Schleifmaschinensteuerung integrierte Programmierung ermöglicht eine schnelle und bedienerfreundliche Bereitstellung der Programme. Eine Teaching-Routine ermöglicht die einfache Er- fassung der Werkstückpositionen und garantiert eine kurze Umrüstzeit. Zum Einsatzbereich der S22 passend, ist das neue Handling selbstverständlich für alle Kühlschmierstoffe geeignet.
