In vielen Anwendungen sind hohe Zuverlässigkeit und große Anbautoleranzen wichtiger als das letzte Quäntchen Genauigkeit. Für diese Einsatzfelder bietet HEIDENHAIN jetzt ein neues offenes Längenmessgerät mit absoluter Positionserfassung an. Das LIC 2100 überzeugt durch seinen unkomplizierten Einbau und begnügt sich maschinenseitig mit einer einfachen mechanischen Auslegung des Montagebereichs. Trotzdem erreicht es Genauigkeiten der Toleranzklasse ±15 µm.
| |
| Offen und absolut unkompliziert: Das neue LIC 2100-Längenmessgerät von HEIDENHAIN |

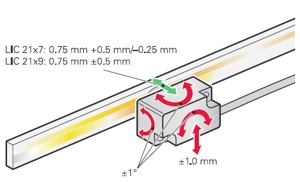

In der Tat lässt HEIDENHAIN erstaunliche Montagetoleranzen zu: Der Abstand der Abtasteinheit zum Maßband darf bis zu einem Millimeter variieren (0,75 mm ±0,5 mm bei Klebemontage, 0,75 mm +0,5 mm/-0,25 mm bei Montage mit Aluminiumträger), seitlich ist ein Versatz um ±1 mm erlaubt. In den drei Achsen darf sich die Abtasteinheit um jeweils ±1 Grad zum Maßband verdrehen (Rollen, Nicken und Gieren). Das alles tut der Messgenauigkeit und den hohen Verfahrgeschwindigkeiten bis zu 600 m/min. keinerlei Abbruch. Die Messlänge liegt im Standardprogramm bei maximal 3020 mm, bei kundenspezifischen Sonderlösungen sind bis zu 6020 mm möglich.
Die großen Montagetoleranzen ermöglichen es grundsätzlich, das LIC 2100 auf mechanischen Anschlag zu montieren. Zu beachten ist dabei nur, dass die Toleranzen auch während des Betriebs über den gesamten Verfahrbereich eingehalten werden. Dies kann mithilfe des Diagnosetools PWM 20 und der auf einem Notebook installierten ATS-Software problemlos überprüft werden.
 |

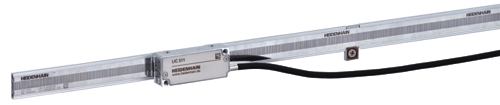

| Die neuen offenen Längenmessgeräte LIC 2100 mit absoluter Positionserfassung verbinden Genauigkeit mit erstaunlich großen Montagetoleranzen |
Als absolutes Messgerät liefert das LIC 2100 die Positionswerte jederzeit präzise und ohne vorherige Referenzierung sofort nach dem Einschalten der Maschine oder Anlage. Als Maßverkörperung dient ein Stahlband, auf das eine absolute Teilung mit Pseudo Random Code aufgebracht ist. Zur Positionswertermittlung wird lediglich die absolute Teilung verwendet, das LIC 2100 arbeitet als reines Einspursystem.
Die verschmutzungs- und verschleißunempfindliche Maßverkörperung sorgt zusätzlich zu den großen Montagetoleranzen für die hohe Prozesssicherheit des LIC 2100. Der Abtastkopf erfüllt mit Schutzart IP 67 höchste Anforderungen an Staub- und Feuchtigkeitsdichte für eine dauerhaft zuverlässig Funktion.
Damit ist das LIC 2100 für den Maschinenbauer eine sehr interessante Lösung. Die einfache Auslegung des Montagebereichs und die unkomplizierte Montage – wahlweise über einen Maßbandträger aus Aluminium oder durch Direktverklebung – sparen Zeit und Aufwand in seiner Fertigung. Die große Auswahl an seriellen Schnittstellen, unter anderem Fanuc, Mitsubishi und Panasonic sowie natürlich EnDat 2.2, rundet die Montagevorteile durch eine einfache elektronische Anbindung zusätzlich ab.
Die Messgenauigkeit von ±15 µm reicht für zahllose Anwendungen völlig aus. Maschinen zur Platinenbestückung in der Elektronikindustrie, medizintechnische Anwendungen wie Pipettieranlagen, Anlagen in der Automatisierung und der Metrologie, aber auch Werkzeugmaschinen sind Einsatzbeispiele für das neue offene Längenmessgerät LIC 2100 mit absoluter Positionserfassung.
