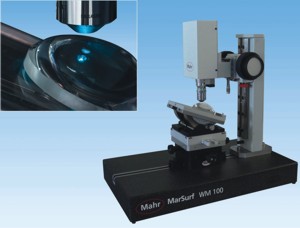

Der optische Messplatz MarSurf WM 100 des Applikationsspezialisten Mahr ist ein Weißlichtinterferometer mit einer Auflösung im Subnanometerbereich. Konzipiert ist er insbesondere für die Qualitätssicherung feinster technischer Oberflächen wie z.B. auf optischen Elementen oder ähnlichen polierten, spiegelnden Oberflächen. Im Einsatz ist das High-tech-Messsystem derzeit vorwiegend bei Herstellern sphärischer und asphärischer Linsen. Möglich sind Analysen der Oberflächen in 2D und 3D. Die sekundenschnellen Messungen machen es möglich, innerhalb des Fertigungsprozesses wesentlich mehr Werkstücke umfassender und zuverlässiger zu prüfen als mit traditionellen Prüfmethoden.
|
| Optischer Messplatz MarSurf WM 100 |
Das MarSurf WM 100 ist ideal für Messungen von kleinsten Oberflächendetails. Der Messplatz misst Topografie, Höhe, Form und Position anOberflächenstrukturen und ermittelt sicher Rauheit, Fläche und Ebenheit. Es misst standardisierte 3D-Oberflächenparameter sowie 2D-Rauheitsparameter an frei wählbaren Linien, Flächen oder Flächenausschnitten. Durch das flächenerfassende Messverfahren erhalten die Nutzer aussagekräftige topografische Messergebnisse mikroskopischer Oberflächenstrukturen. Die kombinierte phasenschiebende und kurzkohärente Interferometrie bietet höchste Messpräzision auch über λ/2 Sprünge. Die Hochleistungsobjektive minimieren dabei optische Verzeichnungsfehler.
Ein winkelverstellbarer Messtisch ermöglicht eine präzise Positionierung des Messobjektes. So können z.B. gekrümmte Oberflächen in eine geeignete Messposition unter das Objektiv positioniert werden. Möglich ist auch ein CNC-gesteuerter Messtisch für vollautomatisierte Messungen. Die leistungsstarke Software MarSurf MfM bzw. MarSurf MfM plus ermöglicht eine auf den individuellen Bedarf anpassbare Auswertung der Messergebnisse. Eine durch den Messplatz mögliche Reduktion des Ausschusses bzw. Optimierung der Fertigung amortisiert die Investition in kurzer Zeit.
