Mega-Palettenwechsler von Hermle

Megabearbeitungszentren C 50 und C 60 von Hermle ermöglichen die 5-achsige Bearbeitung von Werkstücken mit einem Gewicht bis zu 2000 bzw. 2500 kg. Die beiden größten 5-Achs-Bearbeitungszentren des Produktportfolios von Hermle sind prädestiniert für präzise und schwierigste Zerspanungsaufgaben. High-Tech-Spindeln mit großem Drehmoment oder hoher Drehzahl sorgen bei der C 50 und der C 60 für eine beeindruckende Dynamik.

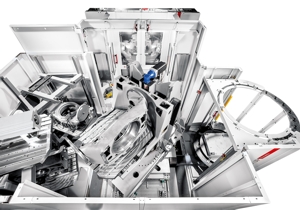

PW 3000 adaptiert an ein 5-Achsen Bearbeitungszentrum C 60 U dynamic beim Einbringen einer Palette aus dem 4-fach Speicher

Auch als Fräs-Dreh-Variante erhältlich, verfügen die beiden Anlagen über ein breites Spektrum an Einsatzmöglichkeiten.

Zur Hausausstellung in Gosheim zeigte Hermle erstmals eine neue und speziell für diese Bearbeitungszentren entwickelte Automatisierungslösung. Mit dem Palettenwechsler PW 3000 stoßen die Gosheimer in neue Gewichts- und Werkstückdimensionen vor. Adaptierten an eine C 60, stellte Hermle auf der Hausveranstaltung das Leistungsvermögen der neuesten Automatisierungslösung in der Praxis vor.

Der aus drei Modulen aufgebaute Palettenwechsler PW 3000 dient der konsequenten Automatisierung der C 50 U / MT und C 60 U / MT. Das Grundmodul besteht aus den Fahr-, den Dreh- und Hubachsen sowie einer Schutzverkleidung mit Schwenktüren und sorgt für die homogene Ein- und Ausbringung der Paletten mit Werkstücken. Das Rüstplatzmodul mit Drehtür ermöglicht ein hauptzeitparalleles Rüsten der Paletten. Und das ein- oder zweistöckige Regalmodul kann bis zu acht Paletten bevorraten.

Eine praktische Besonderheit des PW 3000 stellt auch eine weitere Möglichkeit dar. Der Palettenwechsler lässt sich durch eine Verlängerung auch mit zwei Bearbeitungszentren verketten.

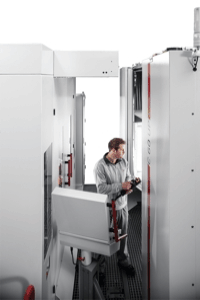

Einbringen einer Palette aus dem 4-fach Speicher. Die Doppeltür verriegelt den Palettenwechsler beim Zugang. Das Bedienpult kann zwischen die Komponenten geschwenkt werden.

www.hermle.de
