Selten bietet ein PKD-Werkzeug ein so günstiges Kosten-Performance-Verhältnis. Dadurch ist der F4050 überall dort die erste Wahl, wo es auf kürzeste Bearbeitungszeiten und viele Späne ankommt.

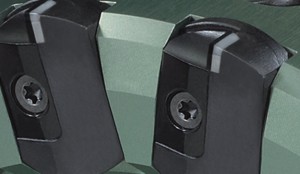

Alle Details des Fräsers sind auf maximale Leistung getrimmt. Dazu gehören vor allem Kassetten aus hochfestem Stahl mit gelöteten PKD-Schneiden. Ein Verstellkeil garantiert eine μ-genaue Planlaufeinstellung der Kassetten. Für die Fixierung sind Spannschrauben zuständig, die mit definierten Drehmomenten angezogen werden und hohe Grenzdrehzahlen ermöglichen. Feinwuchtschrauben sorgen außerdem für eine hohe Wuchtgüte. Alle Einstellungen lassen sich einfach und zeitsparend durchführen.
Die Werkzeugkörper stehen im Durchmesserbereich 80-200mm zur Verfügung. Um das Schwungmoment niedrig zu halten, verwendet Walter eine leichte, aber hochfeste Aluminiumlegierung mit harteloxierter Oberfläche. Bei maximalen Schnittgeschwindigkeiten in der Größenordnung 5000 bis 7000 m/min geht es dann auf der Werkzeugmaschine richtig zur Sache. Eine leicht schneidende Geometrie und ein Hartmetall-Spanabweiser unterstützen die immense Späneproduktion, sowohl beim Schruppen als auch beim Schlichten.
Verschiedene Kassettentypen erlauben eine flexible Abstimmung des Fräsers auf seine Aufgabe. Zur Auswahl stehen derzeit Kassetten mit Anstellwinkel 90 Grad und Schnitttiefen bis 4 mm oder mit Anstellwinkel 75 Grad und Schnitttiefen bis 1.1 mm. Damit ist sowohl der Einsatz als Eckfräser wie auch als Planfräser möglich. Des Weiteren liefert Walter eine Breitschlichtkassette für Oberflächen höchster Güte. Bei entsprechender Anforderung an die Oberfläche werden ein oder mehrere Kassettensitze damit bestückt. Diese Bandbreite an Einsatzmöglichkeiten ist für PKD-Werkzeuge nicht selbstverständlich. Der F4050 offenbart sich daher als äußerst kostengünstiges Konzept. Weitere Kosteneinsparungen ergeben sich durch den schnell reagierenden Reconditioning-Service von Walter, denn die Kassetten des F4050 können zweimal nachgeschliffen werden.
Die Zielanwendungen des neuen Formel-1-Fräsers sind großflächige Bearbeitungen von NE-Metallen in der Automobilindustrie oder im allgemeinen Maschinenbau, beispielsweise über- und untereutektischer Aluminiumlegierungen. Typische Bauteile sind Motorblöcke, Zylinderköpfe oder Getriebegehäuse aus Aluguss. Falls der Anwendungsfall besondere Anpassungen des Werkzeugs notwendig macht, liefert Walter den Fräser auch mit kundenspezifischen Merkmalen: Neben der Standard-Bohrungsaufnahme ist beispielsweise jede andere gängige Aufnahme realisierbar. Auch spezielle PKD-Sorten oder besondere Werkzeugdurchmesser sind möglich.

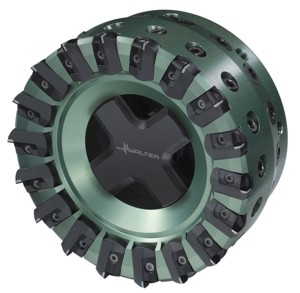

Bild: Der neue F4050 ist ein Highspeedfräser mit PKD-Kassetten für kurzspanende NE-Werkstoffe.
