Tischdynamik verdoppelt – Schwenkbereich von 230°

Um die simultane 5-Achs- / 5-Seitenbearbeitung auch im angestammten Bereich der Kompaktmaschinen an die technischen Anforderungen des Marktes anzupassen, wird die C 600 U mit einem neuen hochdynamischen NC-Schwenkrundtisch Ø 280 mm ausgestattet.

6131

Großen Wert wurde bei dem neuen NC-Schwenkrundtisch auf die Erhöhung der Dynamik (verdoppelt) in der A- und C-Achse gelegt. Dies wirkt sich vor allem in der 5-Achs- / 5-Seitenbearbeitung auf die Positionier- und Bearbeitungszeiten aus. Das Antriebskonzept der A-Achse wurde modifiziert und über ein Planetengetriebe mit außen liegender Stirnradstufe und vergrößerter Antriebswelle ausgestattet. Dies ermöglicht einen Schwenkbereich der A-Achse von +/- 115°.


Bild: Arbeitsraum der C 600 U mit dem neuen hochdynamischen NC-Schwenkrundtisch Ø 280 mm

Der Antriebsmotor der C-Achse wurde nach außen gelegt um noch mehr Bearbeitungsfreiheit im Arbeitsraum zu ermöglichen. Die modifizierte Gantrybauweise der Hermle C 600 U bietet in Zusammenhang mit dem neuen NC-Schwenkrundtisch höchst mögliche Freiheitsgrade im Arbeitsraum. Dies wirkt sich vor allem bei komplexen Bearbeitungen, wie der Trocken- und Hartbearbeitung positiv aus. Auch für die Grafitbearbeitung ist die C 600 U ein bewährtes Maschinenmodell und kann mit diversen Absaugungen ausgestattet werden.

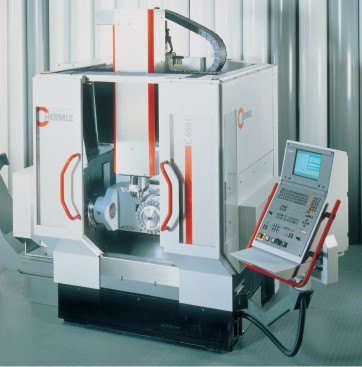

Bild links: C 600 U mit integriertem NC-Schwenkrundtisch

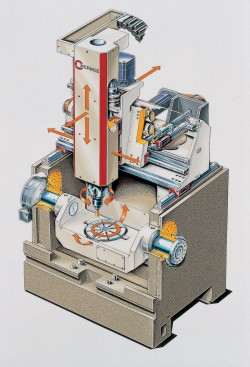

Bild rechts: Schematischer Grundaufbau der C 600 U

NC-Schwenkrundtisch der C 600 U
Tischaufspannfläche Ø 280 mm
Schwenkbereich +/- 115°
Tischzuladung max. 300 kg
Drehzahl A-Achse 25 1/min
Drehzahl C-Achse 25 1/min
Beschleunigung A-Achse 20 rad/s2
Beschleunigung C-Achse 55 rad/s2

C 600 U
Verfahrweg X-Achse 600 mm
Verfahrweg Y-Achse 450 mm
Verfahrweg Z-Achse 450 mm
Eilgänge linear X-Y-Z 35 m/min
Beschleunigung linear 5 m/s2
Span-zu-Span Zeit1 ca. 5,5 s

Hauptspindel
– Auffahrsicherung mit Kollisionsabfrage bei 10000/16000 1/min (Hermle Patent)
– Wassergekühlte AC-Spindelmotoren als Hohlwellenmotoren
– Drehzahl bis 10000 1/min die leistungsstarke Spindel mit SK 40 / HSK A 63
– Antriebsleistung/Drehmoment 40%ED 25 kW / 159 Nm
– Drehzahl bis 16000 1/min die Universalspindel mit SK 40 / HSK A 63
– Antriebsleistung/Drehmoment 40%ED 15 kW / 130 Nm
– Drehzahl bis 40000 1/min die High-Speed-Spindel mit HSK E 40
– Antriebsleistung/Drehmoment 100%ED 10 kW / 6,5 Nm

Werkzeugmagazin
Automatischer Werkzeugwechsel im Pick-up Verfahren mit 30 Magazinplätze

Steuerung
Heidenhain iTNC 530
Siemens Sinumerik 840 D

Maschinenbett in Mineralguss-Ausführung
– Mineralguss hat sehr hohe Dämpfungseigenschaften, eine sehr geringe Wärmeleitfähigkeit und ist nicht hygroskopisch
– Höchste Form- und Konturtreue in allen Flächen
– Optimale Oberflächenbeschaffenheit bei engsten Toleranzen
– Mineralguss lässt sich umweltfreundlich herstellen und auch ebenso
wieder entsorgen

Anwendervorteil
– Schneller Bearbeitungszeit
– Höhere Tischpositioniergeschwindigkeit
– Höchstmöglicher Freiheitsgrad im Arbeitsraum durch +/-115° Schwenkbereich
des Tisches in der A-Achse
