Im modernen Automobil- und Maschinenbau gewinnt die Leichtbaustrategie für Hochtechnologie-Bauteile immer mehr an Bedeutung. Durch den intelligenten Einsatz fortschrittlicher Aluminium- und Magnesium-Legierungen werden deutliche Gewichtsreduzierungen bei gleichzeitig erhöhten Stabilitätswerten erzielt.

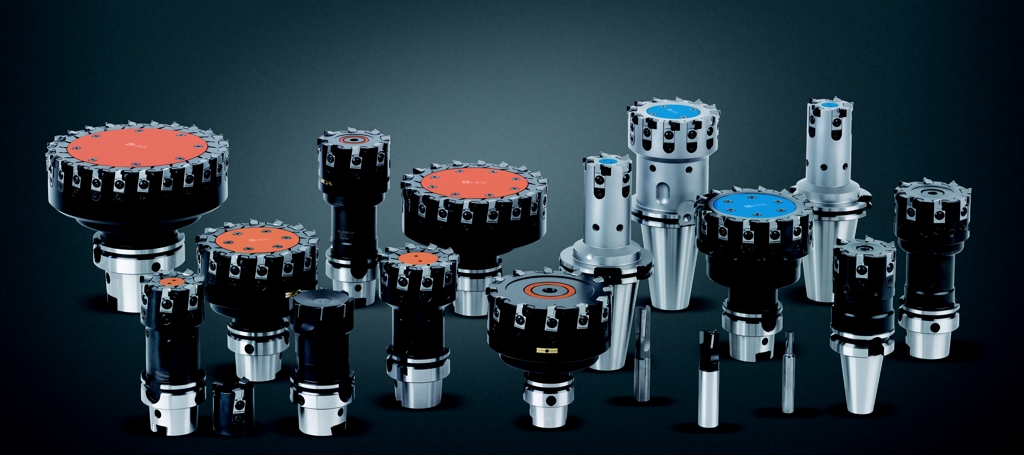

Das Streben nach einer möglichst hohen Produktivität, bei parallel gesteigerten Qualitätsanforderungen, steht immer häufiger im Mittelpunkt. Fräsbearbeitungen spielen hierbei oft eine sehr wichtige Rolle. Die ISCAR Germany GmbH bietet mit TEDI MILL eine umfangreiche PKD- und CBN-Planfräser-Produktfamilie für sämtliche Anforderungen. Die Fräswerkzeuge versprechen extrem lange Standzeiten bei hohen Schnittgeschwindigkeiten und reproduzierbaren Genauigkeiten.

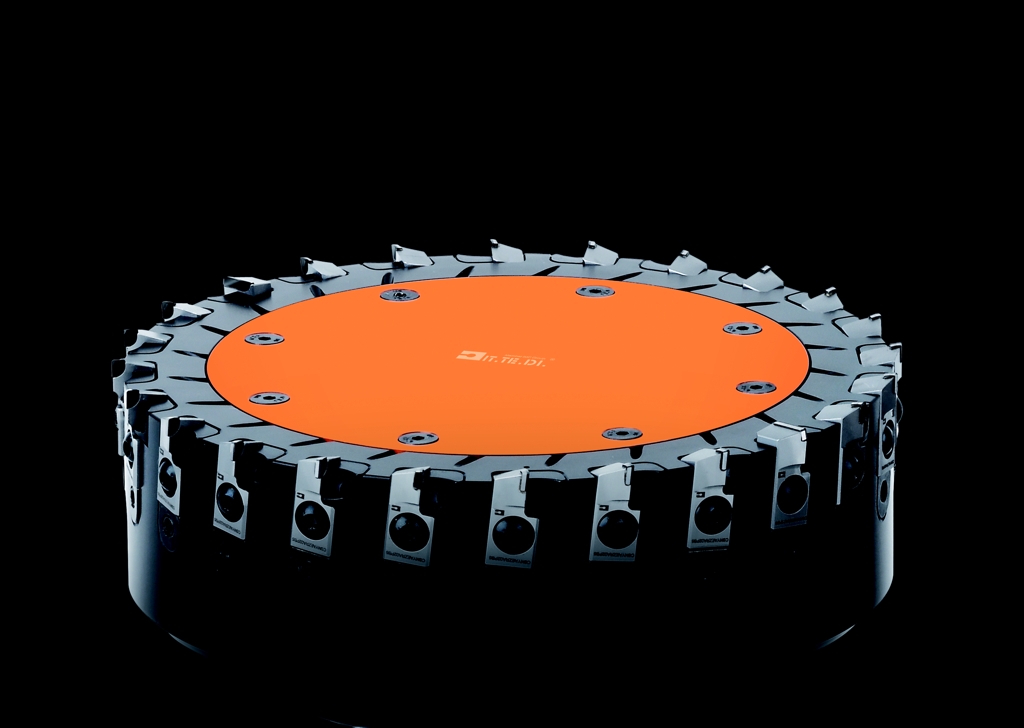

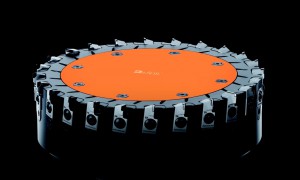

Die stabile Konstruktion der ISCAR TEDI MILL-Planfräser garantiert eine optimale Leistungsfähigkeit bei sämtlichen Planfräs- und Konturenbearbeitungen. Dank der Verwendung spezieller Leichtmetall-Legierungen aus der Luft- und Raumfahrttechnik können TEDI MILL-Aufsteckfräser bei enorm hohen Schnittgeschwindigkeiten eingesetzt werden.
Das Klemmsystem besitzt, neben der seitlichen Klemmschraube, einen zusätzlichen Klemmkeil. Diese innovative Konstruktion verbessert die Stabilität und ermöglicht höchste Schnitt- und Vorschubgeschwindigkeiten sowie lange Standzeiten. Zusätzlich schützt der Klemmkeil den Fräskörper vor Beschädigungen durch ablaufende Späne.
Die austauschbaren Kassetten lassen sich durch die Einstellschrauben in wenigen Arbeitsschritten exakt und wiederholgenau im μm-Bereich einstellen. Darüber hinaus garantieren die einfach verstellbaren Wuchtschrauben die Möglichkeit, hohe Wuchtgüten bis zu G1.6 zu erzielen.
Radial angebrachte Kühlmittelöffnungen leiten den Kühlschmierstoff direkt in die Schnittzone, wodurch Späne effektiv entfernt werden und eine Aufbauschneidenbildung weitestgehend verhindert wird. Alle Planfräser sind sowohl für Hochdruckkühlung als auch für Trockenbearbeitungen und MMS-Anwendungen geeignet.
Für jede Oberfläche die optimale Lösung
TEDI MILL PKD-Planfräser bieten eine hohe Leistungsfähigkeit bei der Bearbeitung von Aluminium- und Magnesium-Legierungen, Kohlenstoff, Graphit, bimetallischen Legierungen und allgemein abrasiven Werkstückstoffen.
Es steht ein breites Spektrum an PKD- und CBN-bestückten Einweg- sowie nachschleifbaren Mehrweg-Kassetten zur Verfügung. Das Produktprogramm umfasst zusätzlich zu Planfräs-, Schrupp-, und Eckfräs-Geometrien auch Kassetten mit Breitschlichtfasen (Wiper).
Durch den Einsatz einer Kassette mit Breitschlichtfase, die im μm-Bereich axial über den restlichen Kassetten positioniert wird, können höchste Oberflächengüten erzielt werden. Auf Anfrage liefert ISCAR zusätzlich kundenspezifische Schneiden-Ausführungen für jeden Anwendungsfall.
Optimierte Werkzeug-Aufnahmen

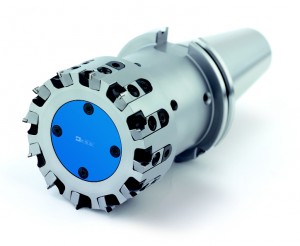

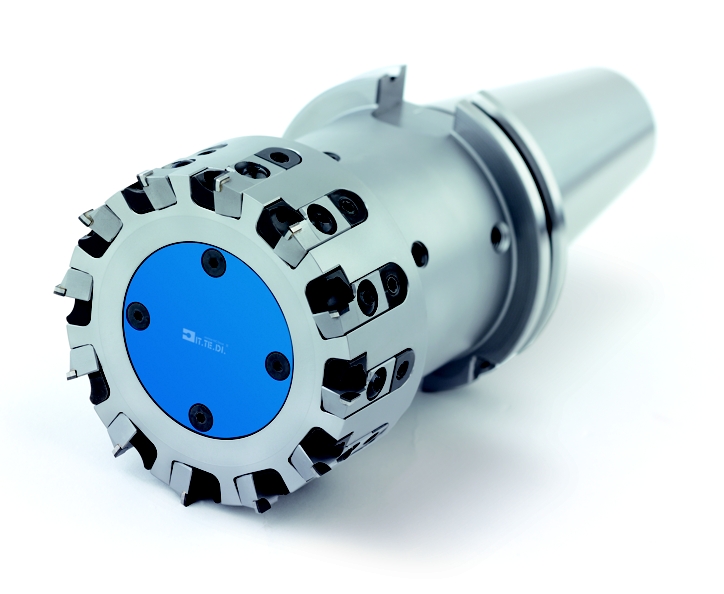

Die TEDI MILL-Werkzeugaufnahmen wurden speziell für den Einsatz mit TEDI MILL-Planfräsern entwickelt und garantieren eine optimale Kombination für höchste Stabilität. Durch den vergrößerten Flanschdurchmesser wird die Schnittstelle zwischen Fräskörper und Werkzeugaufnahme optimal abgedichtet. Auf diese Weise kann ein konstanter und ununterbrochener Kühlmittelfluss an jeder Schneide erzielt werden. Alle Aufnahmen sind auf die Planfräser abgestimmt und sowohl für Hochdruckkühlung als auch für Trockenbearbeitungen sowie MMS-Anwendungen geeignet und werden ausgewuchtet geliefert.
