Die neue Produktlinie basiert auf Fräskörpern zur Aufnahme doppelseitiger, quadratischer Wendeschneidplatten mit acht Schneidkanten. Die Wendeschneidplatten IQ845 SYHU0704… verfügen über eine neuartige Schneidengeometrie für einen optimalen Spanbruch. An den acht Schneidkanten der umfangsgeschliffen Wendeschneidplatten befinden sich Wiper-Planfasen.
Folgende Schneidengeometrien stehen zur Auswahl:
- ADN-MM = allgemeine Bearbeitung in Stahl
- ADTN = verstärkte Schneidkante für die Gusseisen-Bearbeitung
- AND = austenitischer, rostfreier Stahl und hoch hitzebeständige Legierungen
- IQ845 SYHU 0704ADN-P = mit polierter Spanfläche zur Bearbeitung von Aluminium.
 |

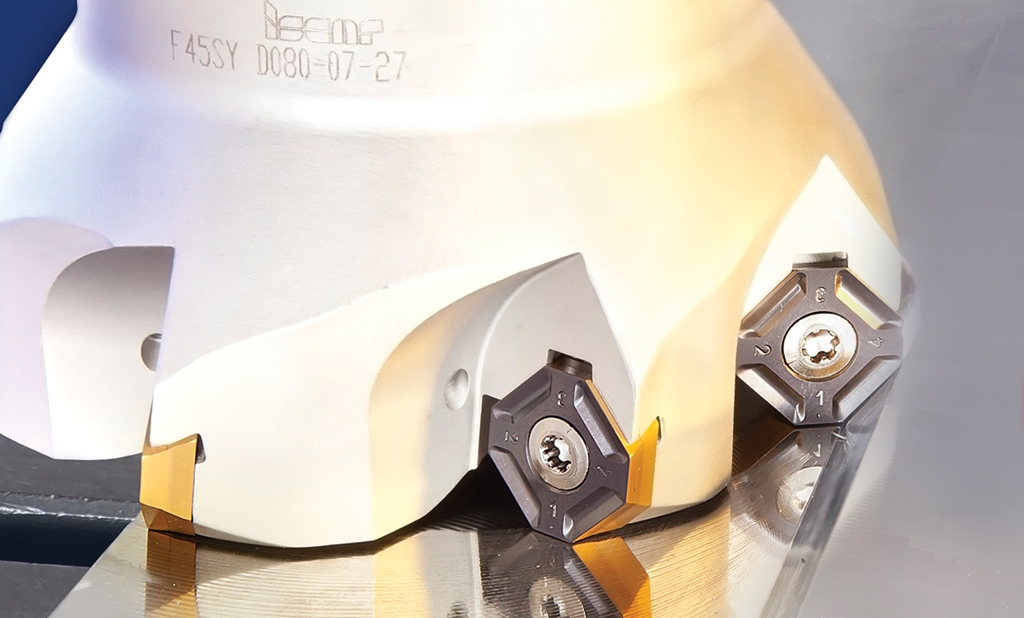

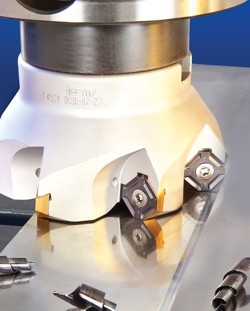

| DOVEIQMILL mit doppelseitigen Wendeschneidplatten vom Typ IQ845 SYHU 0704ADN |
Der Fräskörper des Planfräsers IQ845 FSY…-RO7 weist eine hochpositive, axiale Einbaulage der Wendeschneidplatten auf. Diese führt zur reduzierten Leistungsaufnahme sowie niedrigerer Schnitttemperatur. Durch die sichere und stabile Fixierung der Schneidplatten (Plattensitz in schwalbenschwanzähnlicher Ausführung und Klemmung durch Schraube) sind Schnitttiefen bis 4,6 mm (bei Wendeschneidplatten zum Vorschlichten oder Schlichten dann zwischen 0,2 und 2 mm) und damit entsprechende Zeitspanvolumina möglich.
Die Fräskörper sind in enger und weiter Teilung vorhanden. Die Planfräser gibt es im Durchmesserbereich von 50 bis 160 mm sowie für den Einsatz auf Großfräsmaschinen in den beiden Größen 250 und 315 mm; wobei in den Baugrößen bis 125 mm Durchmesser die innere Kühlmittelzuführung zielgenau auf die Schneidzone ausgerichtet ist. Die Fräser eignen sich universell zum Schruppen und Vorschlichten bzw. Schlichten und gewährleisten einen produktiven Bearbeitungsprozess.
