Die VT 2-4 – EMAG auf der AMB 2012

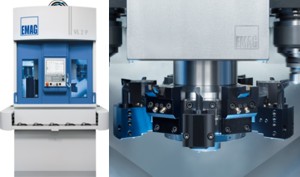

Das Beladen der VT 2-4 erfolgt über einen Greifer im Revolver.

Die VL 2 P ist eine zweispindlige Pendel-drehmaschine für die Komplettbearbeitung von Futterteilen in zwei Aufspannungen.

Durch große Türen wird ein bedienerfreundlicher Zugang zum Arbeitsraum gewährleistet.

Technische Daten: Arbeitsbereich Einheit  VL 2 P  VT 2-4  Futterdurchmesser  mm  160  160  Umlaufdurchmesser  mm  200  200  Verfahrweg X  mm  380  340  Verfahrweg Y  mm  400  660  Spindel Anzahl  2  1  Hauptspindelleistung 40% ED/ 100% ED kW  19,5/ 12,5  34/ 26,5  Drehmoment            40% ED/ 100% ED  Nm  75/ 48  144/ 112  Drehzahl max. min-1  6.000  6.000

Kontakt: www.emag.com

Die Maschinen VL 2 P und VT 2-4 sind nur 1.600 Millimeter schmal – und das aus folgendem Grund: Auf diese Weise ist es möglich, mehrere der Vertikaldrehmaschinen nebeneinander aufzubauen, in Reihe zu schalten und trotzdem nur verhältnismäßig wenig Raum zu verbrauchen. Eine platzsparende Prozesskette ist gewissermaßen bereits in der Konstruktion der einzelnen Anlagen mitgedacht. Auch die Bedien-Zugänge zu den einzelnen Maschinen passen sich dieser Grundbedingung an. Der Anwender kann alle relevanten Steuerungseinheiten und Zugänge einfach von vorne bedienen. Gleichzeitig lässt sich die gesamte Peripherie an der Hinterseite erreichen – auch das ist wichtig, wenn eine Verkettung der Anlagen gewünscht ist.

Produktivität groß geschrieben

Das Maschinendesign ist auf Produktivität ausgelegt. Anwender sollen in jedem Detail die für sie beste Lösung auswählen können. So steht für die Flansch-Bearbeitung die zweispindlige Vertikaldrehmaschine mit Pendeltechnik VL 2 P zur Verfügung. Hier pendelt der Werkzeugrevolver zwischen den beiden Arbeitsspindeln (der Buchstabe „P“ steht für das Pendeln). Während ein Werkstück beladen wird, befindet sich das andere in der Bearbeitung. Auf diese Weise sinken die Nebenzeiten. Bei Zykluszeiten von 20 Sekunden kann sogar die Produktivität von mehrspindligen Maschinen erreicht werden. Für die Wellenbearbeitung steht mit der VT 2-4 eine 4-achsige Vertikaldrehmaschine zur Verfügung.

Auch kleinste Bauteile lassen sich bearbeiten

In beiden Maschinen kommt ein 160er-Drehfutter zum Einsatz, mit dem sich auch sehr kleine Drehteile bearbeiten lassen. Der größtmögliche Werkstück-Durchmesser beträgt 100 Millimeter, die maximale Drehlänge bei Wellen beträgt 400 Millimeter und die maximale Länge der Futterteile liegt bei 150 mm. Beide Maschinen setzen zudem auf das Pick-up-Prinzip – die Maschinen beladen sich gewissermaßen selbst. Bei der Futtermaschine VL 2 P übernimmt diese Aufgabe die Hauptspindel, bei der Wellen-Bearbeitung in der VT 2-4 sind hierfür die beiden Revolver zuständig.

Gut ausgestatt auch für alle Zerspanaufgaben

Für jede Aufgabenstellung gerüstet ist der in den Maschinen eingesetzte Werkzeugrevolver mit zwölf Werkzeugplätzen, wobei bei der VT 2-4 für die 4-Achsbearbeitung zwei Revolver zum Einsatz kommen. Alle Werkzeugplätze des Revolvers lassen sich mit angetriebenen Werkzeugen ausstatten, die vor allem durch die Drehzahl von 6.000 min-1 und das Drehmoment von 20 Nm punkten können. Schnittstelle ist jeweils eine VDI 30. Auf Wunsch können die EMAG Maschinenbauer aber auch eine BMT 55-Werkzeugträgereinheit vorsehen. Bei der Werkzeugwahl gibt es also kaum Einschränkungen für jeden Anwender. Ähnlich offen und einfach angelegt ist die Steuerung der Anlagen. Die Bedienoberfläche bleibt unabhängig von der adaptierten CNC immer gleich. Der Anwender kann allerdings zwischen verschiedenen Steuerungen wählen. Für die Maschinen der Baureihe VLxx und VTxx stehen die Varianten 31i/32i von Fanuc (mit integrierter SPS) und Sinumerik 840D sl von Siemens (mit integrierter PLC S7-300) zur Verfügung.
