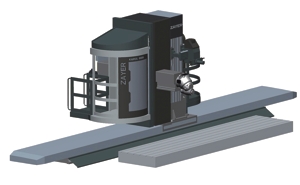

| Mit KAIROS hat ZAYER ein neues Modell einer Fahrständer Fräsmaschine auf den Markt gebracht. Sie deckt ein breites Anwendungsspektrum auf dem Sektor der Großzerspanung ab. |
 |

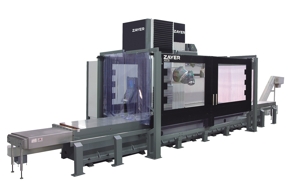

| Bettfräsmaschine Modell XIOS von ZAYER mit stufenlosem 45°-Universal-Fräskopf bietet hohe Dynamik und Performance für die Großzerspanung. Hier zu sehen mit geschlossenen Türen. |
 |
|

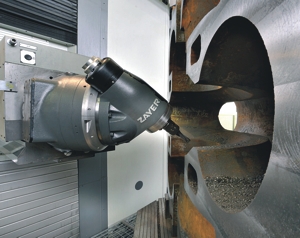

Der spezielle, stufenlose 45°-Universal-Fräskopf von ZAYER ermöglicht eine Positionierung von 2 x 360.000 Positionen in 0,0001° Schritten. |
Maßgeschneiderte Konstruktionen von Schwermaschinen sind die Kernkompetenz von BOST. Den Schwerpunkt bilden hier Karussell-Drehmaschinen, Dreh-Fräszentren und diverse Sondermaschinen. Die Dreh- und Fräszentren vom Typ TURNMILL wurden von BOST zur Bearbeitung von Großkurbelwellen, Achsen, Turbinen, Schaufeln, Walzen usw. ausgelegt. Sie bieten die Fräs-, Dreh-, Bohr- und Schleifbearbeitung in einer Einheit, so dass selbst sehr komplexe Bauteile präzise in Bestzeit gefertigt werden können. Beispielsweise sind die Vertikal-Dreh-Fräszentren vom Typ VTL C für Drehdurchmesser bis zu 13.000 mm ausgelegt.
Kennzeichnend für GEMINIS sind Spitzen-Drehmaschinen bis 3.000 mm Drehdurchmesser bei einer Drehlänge von 1.000 bis 24.000 mm sowie Kopfdrehmaschinen. Werkstückgewichte bis 100 Tonnen können problemlos bearbeitet werden. Durch den Einsatz hochwertiger Lager und eines stabilen gegossenen Spindelkastens können Drehmaschinen aus der Gruppe GHT 7/9/11 sehr große und komplexe Werkstücke fertigen. Die universellen Drehmaschinen GHT 4/5/6 können für einen vielseitigen, kompakten Einsatz oder die Kopfdrehmaschine GHT 8 zur Bearbeitung vorzugsweise flacher Teile z. B. für die fliegende Bearbeitung von Ringen oder Flaschen eingesetzt werden.
Vom Werkzeugmaschinenhersteller JUARISTI präsentiert IBERIMEX das Bohr- und Fräszentrum TX-3S MGX-12. Dieses Bearbeitungszentrum dient zur Fertigung von mittleren Werkstücken bis zu einem Werkstückgewicht von 12 Tonnen auf einer Tischaufspannfläche von 1.600 x 2.000 mm. Laut Hersteller sind optional auch höhere Gewichte möglich. Die Maschine zeichnet sich insbesondere durch folgende Features aus:
• Schnelle Eilgänge und Arbeitsvorschübe
• Hohe Dynamik
• Reduzierung der Neben- und Positionierzeiten
• Hohe Produktivität bei der Einzelfertigung
• Ausbaufähig mit optimalem Automatisierungsgrad für die Serienfertigung
Die Verfahrwege betragen für die x-Achse (Tisch) 3.000 mm, z-Achse (Ständer) 2.000 mm, y-Achse (vertikal) 2.500 mm sowie für die w-Achse (Spindel) 800 mm. Der zugehörige Spindeldurchmesser beträgt 130 mm. Die mit einer Vollverkleidung ausgestattete Ausstellungsmaschine verfügt über eine CNC-Steuerung Heidenhain iTNC-530 HSCI, Stützlager für die Hauptspindel, einen zusätzlichen Universalfräskopf sowie einen 40-fach Werkzeugwechsler. Außerdem besitzt sie einen Späneförderer sowie eine innere und äußere Kühlmittelzufuhr.
Aus dem Hause ZAYER wird mit KAIROS ein völlig neues Modell einer Fahrständer Fräsmaschine vorgestellt. Sie wurde konzipiert, um ein breites Anwendungsspektrum abzudecken und gemäß der Normen für Öko-Design eine höhere Leistung bei weniger Verbrauch zu liefern. Der Leistungsbereich mit 32 kW kann optional auf 40 kW aufgestockt werden, wobei Drehzahlen bis 3.000 Umdrehungen (optional 6.000) pro Minute erreicht werden. Der zur Verfügung stehende Arbeitsraum wird durch die Verfahrwege (x,y,z) ab 3.000, 1.250, 1.600 mm bis zu 15.000, 1.500, 3.000 mm bestimmt. Die x-Achse verfügt über einen Zahnstangenantrieb und die Antriebe der y- sowie z-Achse werden über Kugelrollspindeln realisiert. Die hohe Positioniergenauigkeit von 0,010 mm auf 4 m sowie die Wiederholgenauigkeit von 0,005 mm auf 4 m ermöglichen Bearbeitungen mit höchster Präzision. Besonders hervorzuheben ist die volumetrische Präzision dieser Maschinen sowie die automatische Fräskopfkompensation “ical“, welche auf der METAV gezeigt wird. Eilgänge von 30 m pro Minute sowie die wartungs- und spielfreie Achsenantriebe bewirken Dynamik und Langlebigkeit – selbst bei einer hohen Tischbelastung von 15 Tonnen/m². Auf dem Längsschlitten ist die Bedienerbühne montiert, welche mit unabhängigen Vertikalverstellungen betrieben werden kann. Durch Verzicht auf eine Ölschmierung wird die Umwelt nicht belastet.
Ein 30er Wechselmagazin und der patentierte stufenlose 45°-Universal-Fräskopf gehören zur Grundausstattung des neuen Modells KAIROS. Dieser spezielle Fräskopf von ZAYER erlaubt eine Positionierung von 2 x 360.000 Positionen in 0,001°-Schritten sowohl in der vorderen als auch in der hinteren Ebene. So wird die Bearbeitung von Schrägen, die achsparallel oder auch im Raum zu bearbeiten sind, problemlos ermöglicht. Optional sind verfügbar: gerader Fräskopf, Gabelfräskopf, Fräskopfwechsel, Späneförderer, Kühlmitteltank und Drehtisch.
Ebenfalls von ZAYER ist die Bettfräsmaschine XIOS auf der Messe zu sehen, welche im letzten Jahr neu auf den Markt kam. Sie kann als “kleiner Bruder“ zum Modell KAIROS eingestuft werden, denn viele technische Daten und optionale Möglichkeiten decken sich. Der signifikante Unterschied liegt in der Ausführung bei XIOS z. B. als Bettfräsmaschine mit verfahrbarem Tisch, der jedoch auch als Drehtisch ausgeführt werden kann. Der Längs-Verfahrweg beträgt 3.000 bis 5.000 mm und der Vertikalweg 1.200, 1.600 oder 2.000 mm, der Querweg mit 1.200 mm bzw. 1.500 ist mit dem Modell KAIROS identisch.
IBREMEX auf der METAV in Halle 15, Stand C20
