SCHUNK hat die Baureihe seiner TANDEM Kraftspannblöcke komplett überarbeitet. Sie werden damit Teil des standardisierten Baukastensystems für die effiziente Werkstückspannung. Die kompakten Kraftspannblöcke verfügen gleichermaßen über Spannkraft und Präzision. Sie sind extrem leistungsdicht und entwickeln auf engstem Raum enorme Kräfte. So kann die Werkzeugmaschine optimal genutzt werden. Wahlweise lassen sie sich pneumatisch, hydraulisch, per Feder oder manuell betätigen.
Der einteilige, steife Grundkörper, die Keilhakenkinematik sowie lange, geschliffene Backenführungen sorgen für konzentrierte Spannkräfte von bis zu 55 kN. Die Wiederholgenauigkeit von bis zu 0,01 mm stellt zugleich exakte Ergebnisse sicher. Damit sind TANDEM Kraftspannblöcke selbst für anspruchsvollste Fräsbearbeitungen mit hohem Zeitspanvolumen, hohen Zyklenzahlen und minimalen Toleranzen geeignet. Aufgrund der beiden integrierten Backenschnittstellen können sowohl Aufsatzbacken mit Kreuzversatz als auch mit Spitzverzahnung eingesetzt werden.
Die optimierte Außenkontur sowie minimale Spaltmaße verhindern, dass sich Schmutznester bilden oder Späne und Staub in den Spanner eindringen. Spezielle Passschrauben gewährleisten, dass der Spanner wiederholgenau gewechselt werden kann. Besonders bedienerfreundlich gelöst ist die Wartung: Selbst in eng gepackten Spannlösungen können die TANDEM Spanner über zwei Schmiernippel an der Seite oder über einen bodenseitigen Anschluss bequem geschmiert werden. Schmierkanäle und -nuten verteilen das Fett gleichmäßig über die kompletten Führungsflächen.
Die Kraftspannblöcke gibt es mit Standardhub, Langhub oder als Konsolspanner mit fester Backe in den Baugrößen 64 bis 250 mm. Insgesamt umfasst das Baukastensystem 30 unterschiedliche, standardisierte Kraftspannblöcke.

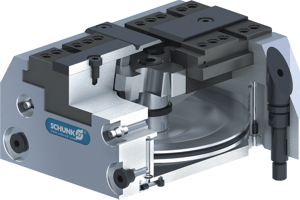

Bild 1: Der einteilige Futterkörper, die Keilhakenkinematik und die langen, geschliffenen Backenführungen machen TANDEM Kraftspannblöcke zu extrem steifen und präzisen Kraftpaketen.

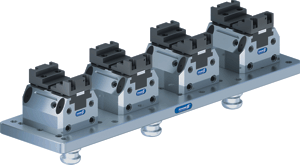

Bild 2: Das Baukastensystem von SCHUNK ermöglicht unzählige Kombinationen.
Kontakt: SCHUNK GmbH & Co. KG
