Das Außergewöhnliche oder der Clou an diesem Gegenhalter ist die, über das NC-Programm automatisch abschwenkbare mitlaufende Spitze, welche für die Stirnseitenbearbeitung um 90° abgeschwenkt werden kann. Dies ermöglicht zusätzlich zu der 5-achsigen Umfangsbearbeitung auch eine Stirnseitenbearbeitung und gewährleistet eine Fertigbearbeitung ohne umzuspannen.
Der Gegenhalter wird seitlich neben die Tischplatte auf den NC-Schwenkrundtisch eines 5-Achsen Bearbeitungs-zentrums C 30 U oder C 40 U adaptiert (siehe Bild 6000.jpg). Er kann um das Werkstück zu fixieren die mitlaufende Spitze automatisch auf das Werkstück absenken (Verfahrbereich 220 mm) und somit eine optimale Abstützung gewährleisten. Es können Werkstücke bis zu einer Länge von 420 mm bei einem Störkreisdurchmesser von maximal 420 mm gespannt und bearbeitet werden. Der Durchmesser ist allerdings nicht relevant, da meist nur schlanke Werkstücke eine Abstützung benötigen. Wird der Gegenhalter abge-schwenkt, können auch größere, sperrige Werkstücke konventionell 5-achsig bearbeitet werden. Somit schränkt sich der Benutzer nicht ein, sondern beschafft sich ein vollwertiges 5-Achsen Bearbeitungszentrum höchster Genauigkeit mit der automatischen Gegenhalteroption.

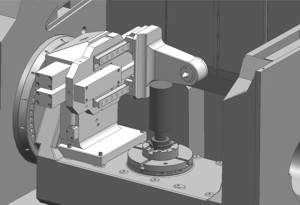

Bild: Bearbeitung einer Turbinenschaufel mit dem automatischen Gegenhalter adaptiert auf einen NC-Schwenkrund-tisch einer C 30 U
Für das Ein- und Ausbringen der Rohlinge bzw. fertigen Werkstücke kann das Hermle Handlingsystem HS 30 oder ein Hermle Robotersystem an das Bearbeitungs-zentrum adaptiert werden. Dies gewährleistet sehr lange mannlose Maschinenlaufzeiten im 2- oder 3-Schicht Betrieb.
Fakten:
– NC-Gegenhalter mit programmgesteuerter abschwenkbarer mitlaufender Spitze
– Umfangsbearbeitung und Stirnseitenbearbeitung in einer Aufspannung
– 5-Achsen Bearbeitungszentrum mit integriertem NC-Schwenkrundtisch
– Kompakte Bauform durch die Hermle typische modifizierte Gantrybauweise
– Leistungsstarke Steuerungstechnologie Heidenhain iTNC 530 / Siemens S 840 D
– Automatisierbar durch Hermle Robotersystem oder Hermle Handlingsystem HS 30
Bild: Stirnseitenbearbeitung, die mitlaufende Spitze wurde um 90° abgeschwenkt
Anmerkungen:
Kontakt:
Maschinenfabrik Berthold Hermle AG
Telefon (0 74 26) 95-0
Telefax (0 74 26) 95-13 09
e-mail: info@hermle.de
www.hermle.de
