Die Weiterentwicklung des mechanischen Spannstocks ESS 125 M hat die Kohn Spannwerkzeuge GmbH einen völlig neuen Spannstocktyp hervorgebracht, der für den Anwender eine Vielzahl von Vorteilen bietet.

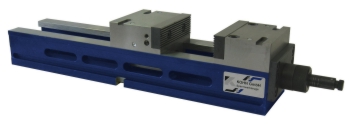

Der NEUE Spannstock ESS-FV 125-M-HD ist mit hydraulischem Kraftübersetzer ausgestattet und erreicht eine Spannkraft von 40 kN. Die Spannkraft ist über Markierungsringe einstellbar. Das absolute HIGHLIGHT des neuen Spannstocks ist die Festbacke an der Bedienseite. Somit sind die Spannstellen besonders bei großen Bettlängen optimal zugänglich. Der Spannstock ist ideal für Werkzeugmaschinen mit großen Y-Verfahrwegen.
Gefertigt wird der Spannstock in der Bettlänge, welche der Anwender wünscht. Der Spannstock kann für jede Maschine maßgeschneidert werden und bietet für viele Anwender eine äußerst kostengünstige Alternative. In der Grundausstattung ist der Spannstock mit zwei Wende-Einschraubbacken (1 Seite glatt, 1 Seite geriffelt), sowie einer Handkurbel mit Sechskant SW 17 erhältlich. Umfangreiches Zubehör bietet das Unternehmen im Download-Bereich auf dessen Homepage: www.kohn-spannwerkzeuge.de
Der ESS-FV in mechanisch-hydraulischer Ausführung
• Festbacke auf der Bedienseite
• ideal für Werkzeugmaschinen mit großen Y-Verfahrwegen
• mechanisch-hydraulischer Kraftübersetzer
• hohe Spannkraft
• Bettlängen von 430 bis 1000 mm verfügbar
• Backenbreite 125 mm
• Grundkörper: Einsatzstahl aus einem Stück gefertigt, allseitig gehärtet
• mechanisch-hydraulischer Kraftübersetzer
• Spannkraft 40 kN
• hohe Spannwiederholgenauigkeit
• Festbacke in der 3. Ebene fixiert
• kompakte Bauweise bei großem Spannbereich
• Spannspindel aus hochfestem Sonderstahl
• Spannschieberschmierung mittels Schmiernippel
• Richtnuten quer 12 H7 für schnelles Positionieren (Längsnuten als Option)
• 2 Stk. Positionierbohrungen Dm. 12 F7
• seitliche Gewinde für Werkstückanschläge
• Nuten und Befestigungsbohrungen zur Aufnahme von Aufsatz-Stufenbacken und Sonderaufsatzbacken
• Einsatz von Niederzug-Schnellwechselbacken, Wechselschiebern für Mehrfachspannung und
rhombischen T-Nutensteinen als Sonderzubehör möglich
Technische Daten:
Typ ESS-FV 125 M-HD
Backenbreite: 125 mm
Einspanntiefe: 50 mm
Spannweite, Bettlänge, Gesamtlänge: abhängig von gewünschter Bettlänge
Festbacke: 100 mm
Fußbreite: 127 mm
Gesamthöhe: 128 mm
Betthöhe: 78 mm
Spannschieberlänge: 100 mm
Sechskant Schlüsselweite: 17 mm
Spannkraft: 40 kN
Kohn Spannwerkzeuge GmbH auf der EMO: Halle 4 Stand C 15
